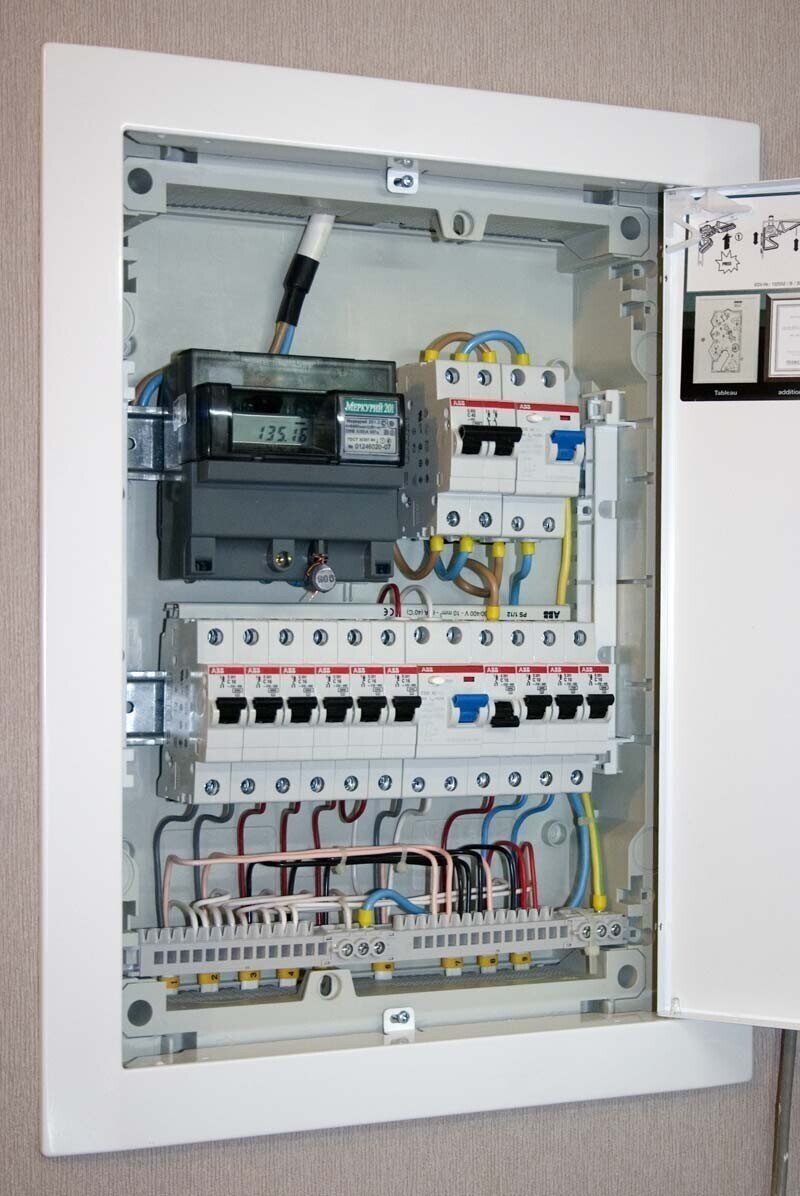

Электрический щиток в частном жилище, на даче, в квартире делает двойную функцию: обеспечивает ввод и рассредотачивание электроэнергии и создает безопасные условия эксплуатации.
В некоторых многоквартирных жилищах счетчики стоят в щитовых на лестничных клетках.
В данном случае щиток необходим исключительно под УЗО и автоматы. В иных жилищах он стоит в жилплощади.
При модернизации электросети, щиток понадобиться брать с тем расчетом, чтоб он туда поместился.
Подбирать электрощит нужно с учетом размещения элементов и блоков, численности установленных в зданиях точек электропотребления.
Чем больше здание, численность комнат, источников потребления, тем более потребуется коммутационных устройств, приборов защиты, контролирования и учета установить в электрощите.
Нужно аналогично предугадать запасные мощности, в случае роста потребления электричества.
В последствии монтажа электрощита инсталлируются все нужные приборы, делается подключение кабеля.
Все подведенные питающие электропровода обязаны быть подписаны для ускорения подсоединения электрощита.
Концы проводов, предназначенные для подключения, освобождаются от изоляции и маркируются.
В щитке устанавливаются: DIN-рейка и на нее крепятся автоматы, Порядок монтажа автоматов: первым устанавливается с правой стороны автомат ввода, потом автомат УЗО, а потом автоматы защиты в случайном порядке.
При сборке электрощита непременно обязано соблюдаться правило - автомат вводный для однофазной сети используется двухполюсный, а для трехфазной сети трехполюсный. Делается установка нулевой планки с включением нулевых концов проводов.
Подсоединяются питающие электропровода к верхним клеммам автомата, а к нижним - фазные электропровода групп электропроводки от источников питания.
Дальше питающие электропровода подключаются к верхнему входу автомата, а для упрощения делается единичная перемычка, и соединяются все клеммы автоматов этого ряда.
В данном случае щиток необходим исключительно под УЗО и автоматы. В иных жилищах он стоит в жилплощади.
При модернизации электросети, щиток понадобиться брать с тем расчетом, чтоб он туда поместился.
Подбирать электрощит нужно с учетом размещения элементов и блоков, численности установленных в зданиях точек электропотребления.
Чем больше здание, численность комнат, источников потребления, тем более потребуется коммутационных устройств, приборов защиты, контролирования и учета установить в электрощите.
Нужно аналогично предугадать запасные мощности, в случае роста потребления электричества.
В последствии монтажа электрощита инсталлируются все нужные приборы, делается подключение кабеля.
Все подведенные питающие электропровода обязаны быть подписаны для ускорения подсоединения электрощита.
Концы проводов, предназначенные для подключения, освобождаются от изоляции и маркируются.
В щитке устанавливаются: DIN-рейка и на нее крепятся автоматы, Порядок монтажа автоматов: первым устанавливается с правой стороны автомат ввода, потом автомат УЗО, а потом автоматы защиты в случайном порядке.
При сборке электрощита непременно обязано соблюдаться правило - автомат вводный для однофазной сети используется двухполюсный, а для трехфазной сети трехполюсный. Делается установка нулевой планки с включением нулевых концов проводов.
Подсоединяются питающие электропровода к верхним клеммам автомата, а к нижним - фазные электропровода групп электропроводки от источников питания.
Дальше питающие электропровода подключаются к верхнему входу автомата, а для упрощения делается единичная перемычка, и соединяются все клеммы автоматов этого ряда.
Источник:
Ссылки по теме:
- Интересно, что могло пойти не так? О безумцах, наплевавших на ТБ
- Как выучить таблицу умножения быстро и весело
- Основные симптомы при простатите
- Первые признаки, симптомы инсульта и правила оказания первой помощи
- Как правильно клеить обои: простые, но полезные советы
Сколько раз уже было, когда приходишь исправлять косяки хозяина.
28 из них - в электромонтаже и всем, что связано с электрикой, автоматикой, ЧПУ, электроникой.
Но, электромонтаж - основное.
Практикую - ежедневно.
Прочитанное, вызвало чувство брезгливости.
Минус. Однозначно.
щиток для квартиры здорового человека состоит из общего двухполярного автомата, дифа на верхний свет и дифа на нижний свет. ВСЁ.
если совсем припёрло - можно добавить пару дифов для кондеев и/или тёплого пола. если уж совсем извратиться - ещё один отдельный диф для того, что нельзя отключать: холодильник-МГТС-вайфай и т.п.
а вешать по автомату на каждую розетку для 2-3-комнатной квартиры... это или жулик, или дурак.
УЗО штука хорошая, хоть и дорогая, но может и не сработать в этот момент - были прецеденты, мож хрень китайская, мож просто не предусмотрено производителями.

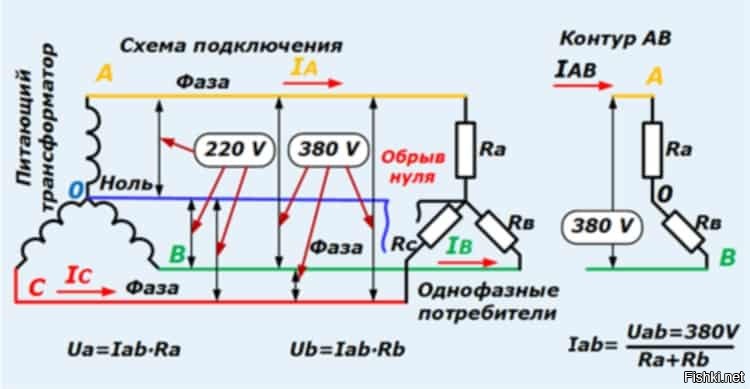

Случай этот - "отгорание" домового нуля от контура дома - редкостное по частоте и пакостности событие.
Лучше подстраховаться и поставить автоматы или рубильники на ноль или зануление, чтоб хоть вручную можно было всё погасить.
Мы отделались парой сгоревших блоков питания и стареньким дивидюшником (автоматы вручную "гасил"), а вот соседи (и со сработавшими УЗО и не сработавшими) списками составляли потери.
Такие сборки тока на заказ делаются - отгорание домового нуля штука редкая. Чаще ставят когда боятся, что соседи случайно вторую фазу на ноль или зануление "уронят".
Это как соседи вторую фазу на ноль посадят?
Суть метода - по дому пробегают три фазы, распределяясь по квартирам, в квартиру приходит первая фаза, а на ноль или зануление этой же квартиры "совершенно случайно" роняют вторую или третью фазы - получаем небольшое КЗ, но в квартиру придет неслабый рывок напряжения. Если предварительно ноль и зануление отстегнуть от домовой шины - ожидаем неслабый фейерверк.
В старых панельных домах, если открутить крышку розетки или выключателя, можно увидеть заднюю сторону розетки или выключателя соседней квартиры, электропроводка освещения и частично разводка идут под полом квартиры этажом выше - кто-то, потеряв совесть, подключался к чужой разводке.
Обычно так электрики "наказывали" подсевших на чужой счетчик - некоторые борзые прям внаглую запитывали розетку-другую подключившись в щитке к проводам после чужого счетчика, иной раз провода протаскивали на другой этаж.
В некоторых домах по планировке в прихожей располагались, так иной раз требуют, чтоб на площадку выносили, и пофига, что планировкой дома не предусмотренно - прям над квартирными дверями вешают. Можно и побуровить, но запаривают съемом показаний. В одном доме ("ленинградский" проект маленькая площадка 4 двери) с разводкой газовых труб по подъезду - вынесли все счетчики на первый этаж. Правда кабеля за счет жильцов, но хоть новую проводку проложили.
А вот щиток с автоматами, да с отдельной разводкой на каждую комнату, плиту, титан - это гуд.
У самого на площадке счетчик и советский еще пакетник, в прихожей щиток с пакетными автоматами (фаза+ноль) на каждую комнату-плиту-титан.
Есть правило номер "ноль" - провод нуля всегда синий, двухцветный желто-зеленый - заземление-зануление, другие цвета (красный, коричневый) - фазы.

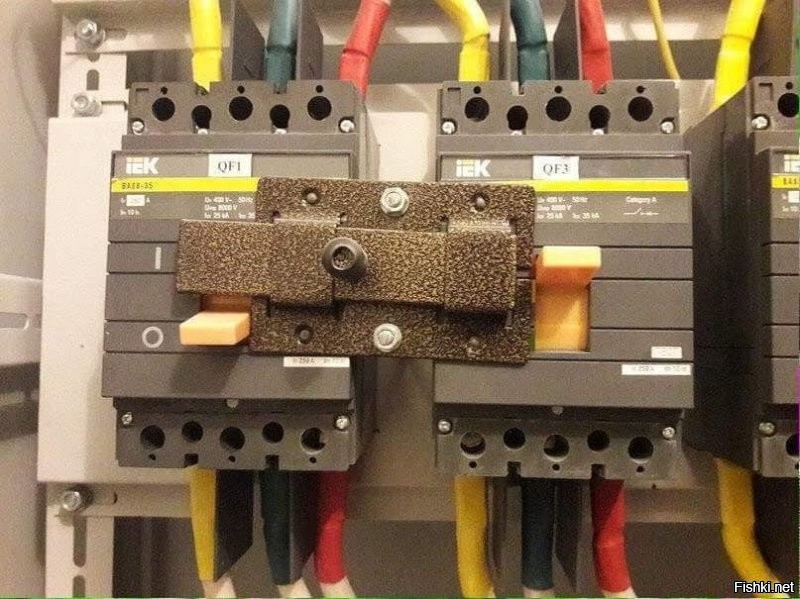

Бюджетный переключатель резерва.
И синий провод по гостам - ноль, да и красный на землю - не комильфо
1. Пластмассовым - металлический габаритней, менее эстетичен и при плохом заземлении корпуса на него можно и коротнуться
2. Количество модулей - 24, даже если надо поставить 2 автомата. 2 модуля на "общий" 3 - защита по напряжению, 5 - счётчик на DIN-рейку и т.д.
3. Фирма любая. "Крутые фирмы" - в основном понты, либо не очень нужные хрени. Например,фирменный АВВ позволяет вынимать\наклонять рамку с автоматами из корпуса, удобно укладывать провода, но ОЧЕНЬ дорого. Единственно, у фирм "TYCO" и "IEK" очень хрупкий пластик и нет "надпилов" для бокового завода проводов
4. Прежде чем ставить счётчики "Меркурий", выясните, принимает ли их местный -Энергосбыт. Петроэлектросбыт, к примеру, их долгое время не регистрировал. Также уточняйте тарифы, в Питере двухтарифная схема в массе невыгодна, соответственно и двухтарифные счётчики не нужны
5. Технический прогресс дошёл до дифференциальных автоматов, которые совмещат в себе УЗО и автомат. На фото общий и ещё одна группа выполнены именно по старинке автомат+УЗО. Причём общий ещё и включен с нарушением. Для дифов и УЗО не стоит выбирать хреновые фирмы. Легранд, АВВ, Сименс. Остальные - выкинутые деньги.

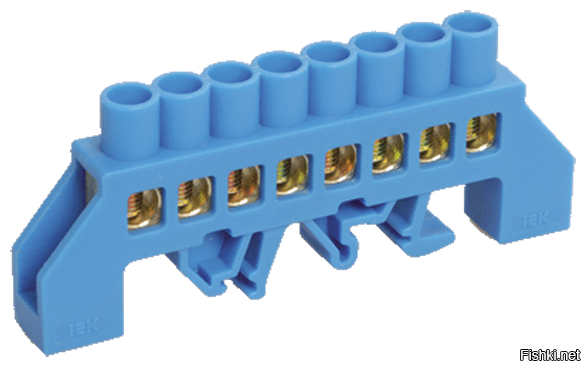

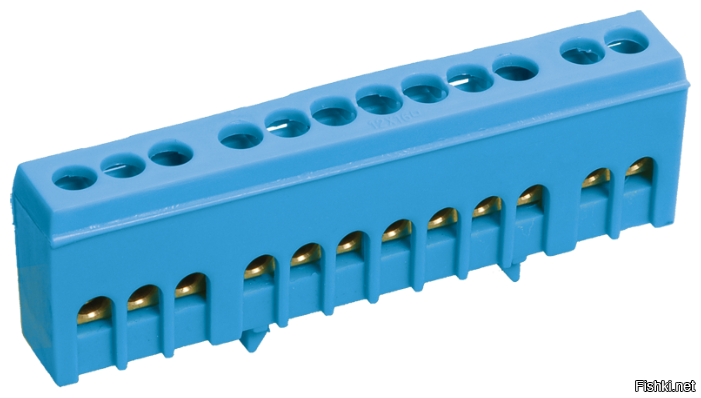

6. Если щиток не фирмучий (АВВ, Легранл и т.д.), то шины нуля и земли лучше ставить на DIN-рейку, а не использовать комплектные (см. фото)

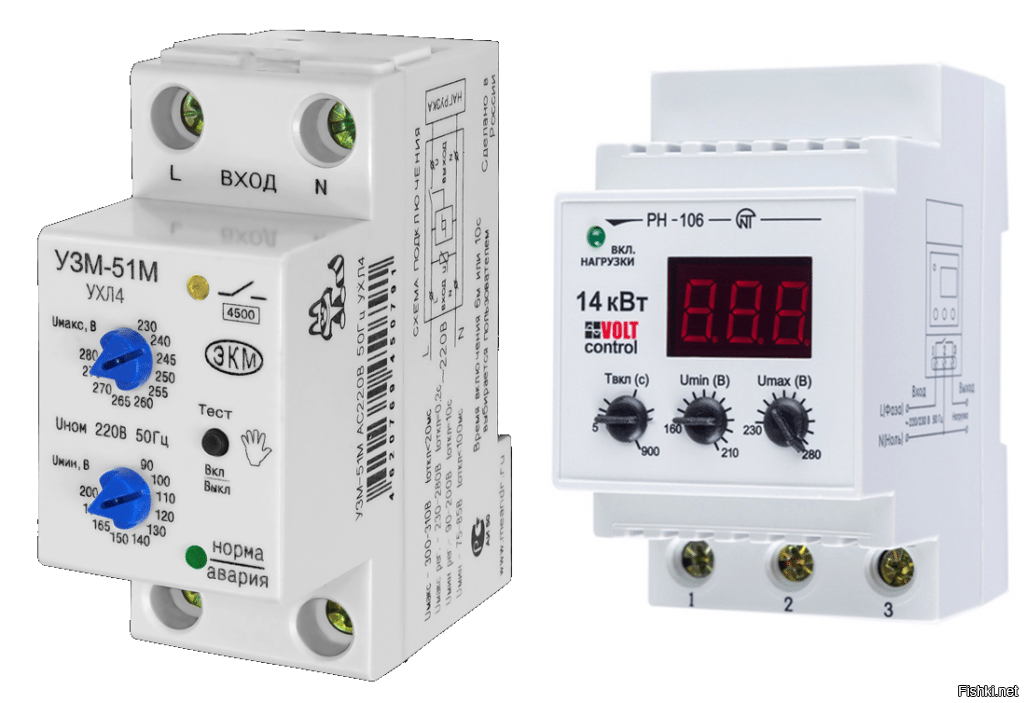

7. Советую рассмотреть установку защиты по напряжению (ставится после "общего" автомата). Фото ниже. Наиболее оптимальная - УЗМ-51М. Ничего лишнего, а значит и ломаться будет реже. Принцип работы - отключает потребителя (вашу квартиру), если в сети напряжение стало выше или ниже нормы (260\190 Вольт). По возвращеню напряжения сети в норму, автоматически подключает квартиру к сети. Стоит не мало, но электроника сейчас ещё дороже, а при 400 Вольт почему то горит
По данному щитку есть несколько вопросов - где вводы кабелей? Как заизолирована фазовая шина от контактов УЗО и как туда вообще мимо ноль впихнули? Какой дятел подключал "общий" автомат? И не кажется ли Вам, что провод ПВС 2х2,5 для подключения автомата на 40 А - это перебор?
2) Столкнулся с ситуацией, когда диффавтомат хуже раздельных. Не понятно было - в чем дело. КЗ или утечка.
2. Там скорее всего херовый диф был. ИЕКи и прочие китайцы - лучше вообще без УЗО, они работают через раз.
Потребители, бл! Переделывай.

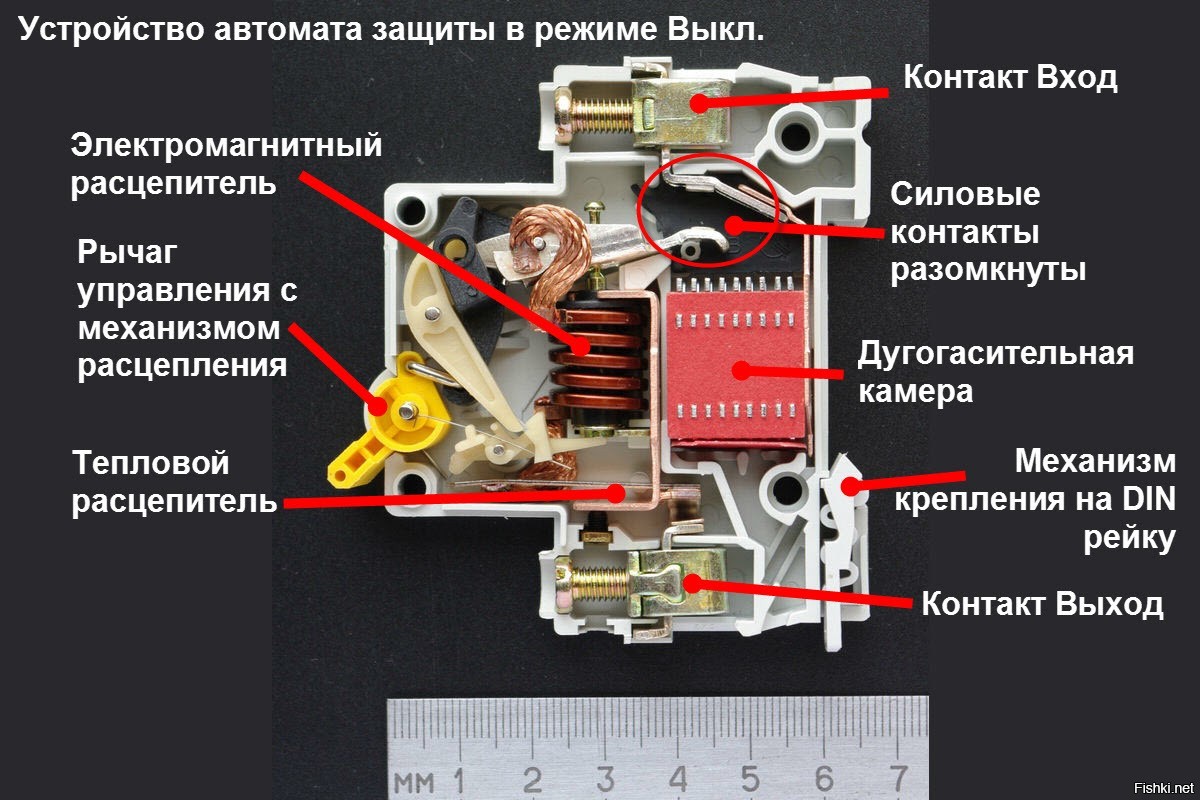

А расщепитель находится у нижнего (по маркировке) контакта
