Электрический поплавок (1 фото)

Ю.Сникис, г.Тукумс, Латвийской ССР (РЫБОЛОВ - 1989год)
* * * * *
Тело скользящего поплавка состоит из двух частей — верхней и нижней, выточенных из твердого пенопласта. В них вмонтирован корпус из дюралюминия, куда помещается блок питания. Обе части поплавка — разъемные. Наибольшую сложность представляет изготовление дюралюминиевого корпуса. Если нет возможности выполнить его на токарном станке, надо воспользоваться напильником и сверлами с диаметрами 8,5 миллиметра для верхней части и 9 миллиметров — для нижней. Резьбу нарезают метчиком П 10×1.
Стеклянную трубку делают из обычной пипетки, нагрев и запаяв (чтобы не оставалось отверстия) ее узкий конец. В верхней части поплавка на эпоксидном клее устанавливают стеклянную трубку и верхнюю часть дюралюминиевого корпуса.
В нижней части поплавка так же устанавливают нижнюю часть дюралюминиевого корпуса и стержень от шариковой ручки с вклеенным в него проволочным колечком (диаметр проволоки 0,2 миллиметра) .
Обе части поплавка свинчиваются и развинчиваются с помощью резьбы на алюминиевом корпусе. Между ними устанавливают мягкую резиновую прокладку толщиной 0,5 миллиметра, с наружным диаметром 18 и внутренним — 10 миллиметров. Из металлической пластинки толщиной 0,35 миллиметра вырезают контакты, к верхним концам которых припаяны медные провода диаметром 0,4 миллиметра. Между концами контактов вставляют треугольную текстолитовую пластинку длиной 11 и шириной 5 миллиметров, плотно сжимают, связывают ниткой и обмазывают эпоксидным клеем. На один из контактов (см. на рис. позицию 9) наклеивают изоляционный материал (см. на рис. позицию 14).
Контакты прижимают к источнику питания (два элемента СЦ-21 для электронных часов) резиновым колечком (от пипетки) шириной 5 миллиметров.
Свободные концы проводов припаивают к светодиоду АЛ 307Б который и является источником света. Длину проводов подбирают таким образом, чтобы вся схема полностью входила в дюралюминиевыи корпус, а диод находился посредине стеклянной трубки.
Остается поплавок покрасить, смазать резьбу графитом и собрать. Вес поплавка 11 граммов.
В темноте он хорошо виден на расстоянии 20 метров. Без замены элементов он может «работать» шесть часов. Для длительной поездки на рыбалку надо брать с собой запасные элементы.
Использованные элементы можно заряжать током силой 2 мА в течение 12 часов.
У поплавка есть недостаток: в горизонтальном положении на воде (лежа) он плохо виден.
Надо добавить, что поплавок сконструировал мой земляк Вильнис Шкилтритерс.

4

Источник:

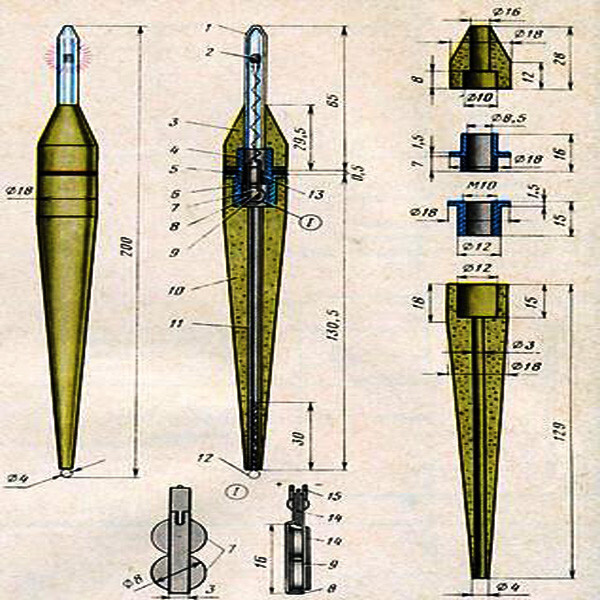

Электрический поплавок:
1 — стеклянная трубка от пипетки;
2 — светодиод АЛ 307Б;
3 — верхняя часть (пенопласт);
4 — верхняя часть корпуса для источника питания (дюралюминий);
5 — резиновая прокладка;
6 — нижняя часть дюралюминиевого корпуса;
7 — элемент СЦ—21 (две штуки);
8 — контакт ( + );
9 — контакт (—);
10 — нижняя часть (пенопласт);
11 —пластмассовая трубка (стержень от авторучки);
12 — проволочное колечко;
13 — резиновое кольцо; прижимающее контакты к элементу;
14 — изоляционный материал;
15 — провод.
