Реактивный "внук" знаменитого Ил-2 или последний классический штурмовик

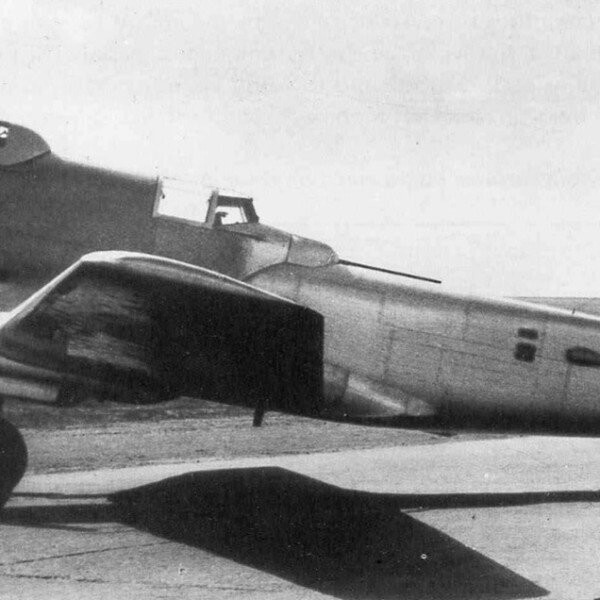

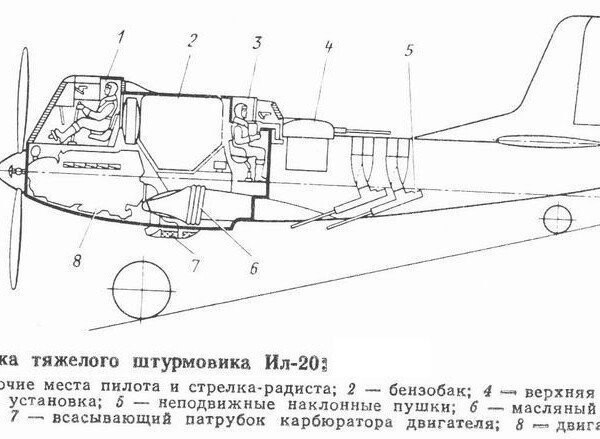

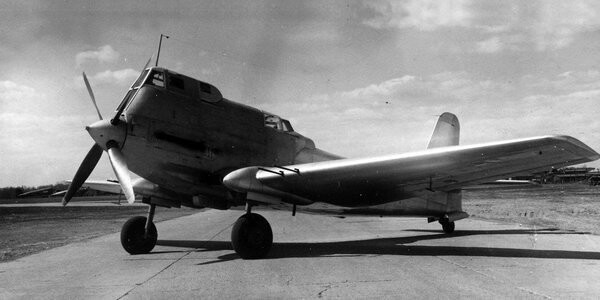

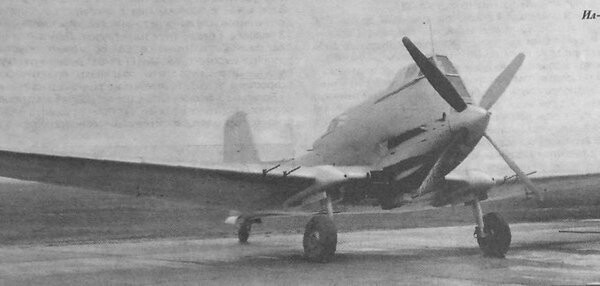

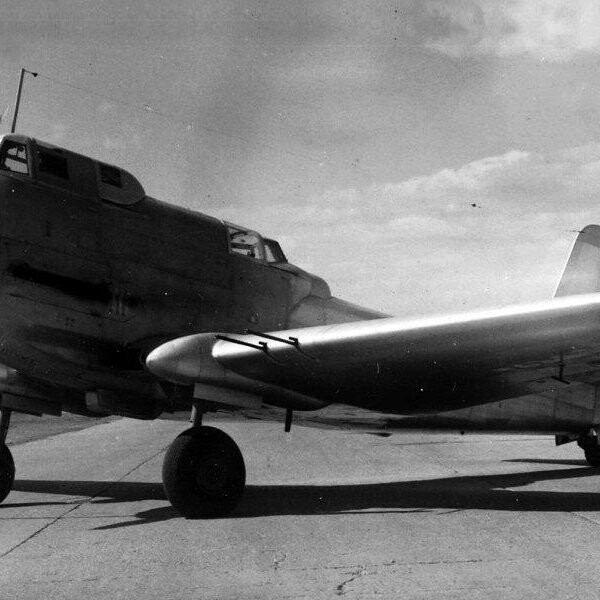

Первым стал опытный штурмовик-бомбардировщик Ил-20 (не путайте с более поздним самолётом радиоэлектронной разведки Ил-20). Несмотря на то, что в целом конструкция была типичной, расположение кабины пилота над двигателем для улучшения обзорности придавало новому самолёту весьма необычный вид. Штурмовик был оснащён поршневым двигателем М-47 и имел бронирование всех важных частей - кабины экипажа, топливных баков и силовой установки. Однако испытания, проведённые в 1948 году, показали, что такая конструкция вышла неудачной.

Несмотря на ряд оригинальных идей, эскизный проект Ил-20 отклонили как не соответствующий постановлению Совмина СССР и тактико-техническим требованиям. Это касалось основных летных данных и вооружения.

В качестве главного недостатка отмечалась низкая скорость полета самолета, которая оказалась даже ниже, чем у серийных Ил-10. Наступательное вооружение также не удовлетворяло заказчика.

Отмечалось, что огневая мощь Ил-20 меньше, чем у Ил-10. Одновременно можно было вести огонь только из двух пушек – либо крыльевых, либо фюзеляжных. Целесообразность применения последних не вызывала сомнений, но высказывалось пожелание иметь подвижные установки. Попутно скажем, что уже имевшиеся к тому времени вполне успешные разработки в этой области Г.М. Можаровского и И.В. Веневидова использованы не были. При загрузке ПТАБ бомбовая нагрузка составляла всего 300 кг.

Значительное увеличение миделя фюзеляжа и его боковой поверхности приводило к ухудшению аэродинамики самолета, возрастанию полетного веса, увеличению возможности поражения огнем противника. Поскольку распределение установленной на самолете брони осуществлялось по большой поверхности, специалисты НИИ ВВС не увидели улучшения бронирования по сравнению с Ил-10. Крайне усложнилась эксплуатация ВМГ из-за нерациональных способов подхода к мотору и его агрегатам. При всех работах, связанных со съемкой блоков или их крышек, требовался демонтаж самого двигателя с самолета. Все работы на моторе механик должен был выполнять в положении вниз головой. Летчик в кабину попадал только при неработающем двигателе. При аварийном покидании возникала опасность попадания под винт.

Основным положительным фактором посчитали лишь прекрасный обзор вперед-вниз (правда, лишь в очень узком секторе). Обзор в стороны и вперед оказался таким же, как у Ил-10.

Макет Ил-20 предъявили макетной комиссии в июле 1948 г. В протоколе, который утвердил 21 июля 1948 г. Главнокомандующий ВВС маршал авиации К.А. Вершинин, мотор уже назывался М-47. Макет в варианте с Ил-ВУ-11 был признан недоработанным. Обзор вниз-в стороны оказался хуже, чем на Ил-10. Кабина располагалась слишком близко к винту, что небезопасно при ее покидании, а при аварийной посадке велика вероятность повреждения кабины лопастями винта. Не было аварийного сброса фонаря и защитного противокапотажного устройства. Компоновочная схема усложняла эксплуатацию.

Среди положительных качеств отмечались отличный обзор вперед-вниз и наличие пушек, стреляющих под углом вниз и дающих возможность атаковать площадные цели с горизонтального полета на высотах от бреющего полета до 700-800 метров.

Главком ВВС не считал нужной постройку Ил-20 до окончательного утверждения макета. Однако самолет в первом варианте изготовили. Он имел четыре подвижные крыльевые 23-мм пушки Ш-3 конструкции Б.Г. Шпитального с боезапасом 900 снарядов. В Ил-ВУ-11 установили подвижную пушку Ш-3 с боезапасом 200 снарядов.

Заводские испытания начались 20 ноября 1948 г. Первый полет в начале декабря 1948 г. совершил летчик В.К.Коккинаки. В процессе испытаний самолет показал максимальную скорость полета всего 515 км/час на высоте 2800 метров.

Вследствие низких летных данных, невыполнения требований по вооружению и недоведенности мотора М-47 конструкции М.Р. Флисского, работы по Ил-20 в соответствии с Постановлением Совмина СССР от 14 мая 1949 г. прекратили.

Самолет осмотрел заместитель Главкома по боевой подготовке и отметил следующие недостатки:

• кабины летчика и стрелка разобщены бензобаком;

• не отработаны вопросы пикирования;

• не обеспечена эффективность тушения пожара в районе бензобака;

• установлено четыре пушки вперед вместо шести, и другие.

С.В. Ильюшин прорабатывал еще два (кроме уже рассмотренных выше) варианта Ил-20, с компоновкой по типу Ил-10, летные данные которых получались несколько выше. Но все это осталось нереализованным.

Последней попыткой создания штурмовика с улучшенным обзором вперед-вниз стал эскизный проект бронированного двухместного штурмовика Ш-218 с мощным мотором Х-образной схемы М-251 конструкции С.М.Алексеева. Но его характеристики были признаны неудовлетворительными.

Таким образом, достаточно хороший обзор вперед-вниз у серийных одномоторных штурмовиков получить не смогли. В самолете Ил-20 с двигателем М-47 этого добились ценой проигрыша по многим другим параметрам, что не позволило принять машину в серию. Можно сделать вывод: надежда решить проблему обзора вперед-вниз за счет нетрадиционных схем компоновки одномоторных самолетов-штурмовиков не оправдалась.

К тому же, поршневые двигатели отходили в прошлое - авиация во всём мире пересаживалась на реактивную тягу. Проект был свёрнут.

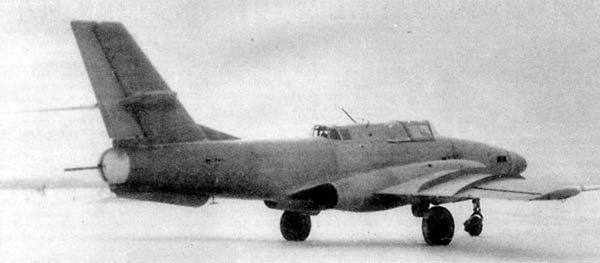

Однако, необходимость в штурмовике не отпала и война в Корее лишний раз подтвердила - нужно разрабатывать реактивный штурмовик. В 1952 году в ОКБ Ильюшина разрабатывают принципиально новый самолёт - Ил-40. Первый опытный экземпляр был построен в 1953 году. Оснащённый двумя турбореактивными двигателями АМ-5, которые успешно зарекомендовали себя на других самолётах, он по компоновке внешне очень сильно напоминал своего "дедушку" Ил-2. В отличие от Ил-20, бронирование было неполным - полностью гермокабина экипажа и частично двигатели и топливные баки. Вооружён первый прототип Ил-40 был 6 авиационными пушками НР-23.

Ил-40 впервые поднялся в воздух 17 марта 1953 года под управлением лётчика-испытателя Владимира Коккинаки. Самолёт оказался достаточно простым в пилотировании и обладал хорошими аэродинамическими свойствами.

Под конец марта того же года стали проверять комплекс вооружения. Экипаж во главе с В.К. Коккинаки направился на военный полигон «Фаустово» для проверки прицельной стрельбы из пушечной установки по наземным целям. Во время открытия огня обороты моторов самолета стали резко падать, а после вовсе отключились. После этого летчик прекратил стрельбу, провел повторный запуск силовой установки и благополучно вернул опытный Ил-40 на аэродром. Дабы устранить неисправность, на воздухозаборники поставили специальные насадки, которые отводили пороховые газы в стороны, но результата это не дало. Двигатели все равно глохли во время стрельбы.

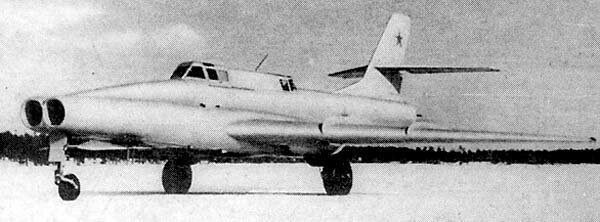

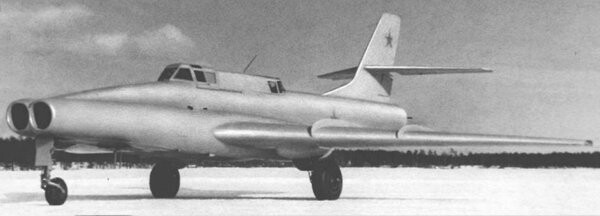

В ходе испытаний конструкторы приняли решение о замене пушек НР-23 на более скорострельные и мощные ТКБ-495А. Под эти пушки была специально сконструирована газоотводная камера, одновременно представляющая носовую часть штурмовика. Предназначение камеры заключалось в отводе внешнего потока газов, которые образовывались во время стрельбы, не проходя сквозь воздухозаборники двигателей. Это решение дало положительный результат: во время стрельбы с пушек ТКБ-495А моторы Ил-40 не отключались. Кормовую пушечную установку оснастили тем же вооружением, что и носовую.

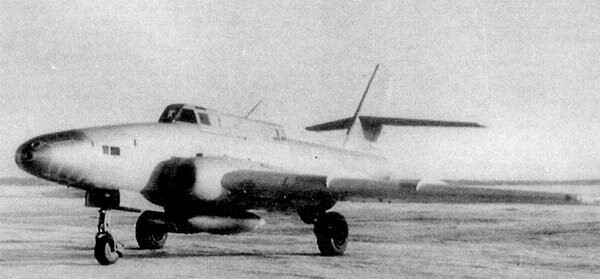

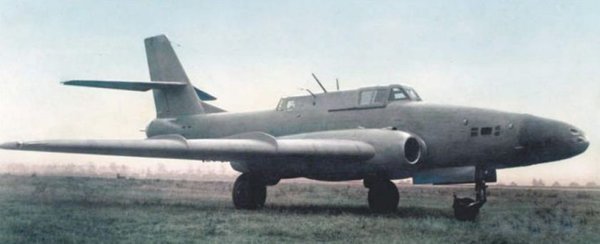

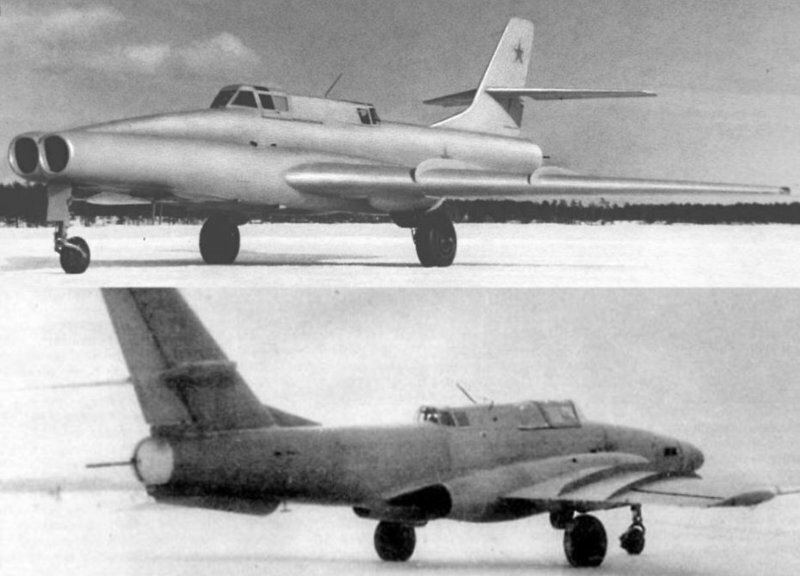

14 февраля 1955 года Владимир Коккинаки совершает первый полёт на доработанном штурмовике, получившем обозначение Ил-40П. Второй прототип очень сильно изменился внешне. Воздухозаборники были вынесены в переднюю часть фюзеляжа, что позволило избежать попадания в них пороховых газов от пушек. Передняя стойка шасси была перенесена вперёд - это заметно улучшило устойчивость самолёта при рулёжке на аэродроме. Также был расширен спектр допустимого вооружения. Появилась возможность нести до 1400 килограммов бомб и вести стрельбу крупнокалиберными реактивными снарядами. В испытательных полётах новая машина прекрасно показала себя как при обычном режиме полёта, так и при боевом - с залповой стрельбой из пушек.

В 1956 г. самолет продемонстрировали американской делегации на аэродроме в Кубинке. Гости были потрясены и сказали, что подобного штурмовика не имеет ни единое государство в мире.

Испытания проходили успешно, конструкторское бюро начало готовить проектную документацию для запуска штурмовика Ил-40П в серийное производство и тут, как гром среди ясного неба, 29 апреля 1956 года Министерство Обороны СССР выпускает директиву №30660.

Директива гласила - штурмовая авиация упразднялась как рода войск, её место занимали истребители-бомбардировщики, все проекты по разработке новых штурмовиков сворачивались. В связи с ядерной угрозой и наращиванием сил потенциального противника необходимо было направлять свои ресурсы на создание реактивных бомбардировщиков и ракетоносцев, носителей атомной бомбы. Исходя из мнения тогдашних военных экспертов, целесообразно было развивать машины, которые были вне досягаемости огня сухопутных войск. Это значило, что штурмовик Ил-40 в рядах ВВС СССР был не нужен.

ОКБ Ильюшина ещё попыталось спасти своё детище, демонстрируя его маршалу Жукову и различным правительственным комиссиям, но Ил-40 был обречён. Летом 1956 года все 7 построенных самолётов - 2 прототипа и 5 предсерийных - были порезаны на металл...

В 1970ых годах военные поймут ошибочность решения об отказе от штурмовой авиации и появится штурмовик Су-25, а наработки по Ил-40 найдут своё применение в проекте экспериментального штурмовика Ил-102.

Конструкция Ил-40

Ил-40 по конструкции – это низкоплан с крылом со стреловидным оперением. В составе экипажа было 2 человека: пилот и стрелок-радист. Главная силовая часть конструкции самолета – это бронекорпус, который брал на себя нагрузку с двигателей, агрегатов хвостовой и носовой части.

Кабина экипажа бронированная, оснащалась катапультируемыми сидениями. В бронекорпусе, помимо кабины управления, находились также топливные баки и часть бортовой аппаратуры. Защиту от встречного огня пилоту обеспечивали передняя бронестенка и бронированное лобовое стекло. Кабина стрелка также оснащалась листовой броней. По бортам фюзеляжа располагались двигатели АМ-5Ф, воздухозаборники немного выступали спереди крыла. Суммарный вес брони, установленной на штурмовике Ил-40, – 1918 кг.
Вооружение Ил-40

В состав вооружения штурмовика входили шесть пушек НР-23, размещенных в носовой части, и кормовая пушечная установка Ил-К10 с пушкой НР-23, которая дистанционно управлялась из кабины стрелка. Передние пушки выступали за борт, их боезапас – 900 снарядов. В полостях крыла сделаны 4 небольших бомбоотсека, предназначенные для размещения в них бомб массой по 100 кг. Помимо этого, самолет был укомплектован четырьмя держателями для внешней подвески бомб, на которые можно было подвесить две авиабомбы массой до 500 кг, снаряды типа ТРС-82 или ТРС-132 или подвесные топливные баки емкостью 1100 литров. Ил-40 имел нормальную бомбовую нагрузку 400 кг, а в перегруженном варианте способен нести до 1000 кг авиационных бомб.
Оборудование Ил-40

На борту Ил-40 установлено современное оборудование, которое позволяло эффективно применять самолет днем и ночью, в различных метеоусловиях. Носки крыла, киля и стабилизатора, воздухозаборников двигателей оснащались воздушно-тепловыми противообледенителями, горячий воздух к которым поступал из компрессоров двигателей. Лобовое стекло кабины летчика имело электрообогрев.

Пилотажно-навигационное и радиосвязное оборудование самолета представлено навигационным индикатором НИ-50И, авиагоризонтом АГИ-1, гирополукомпасом ГПИ-48, автоматическим радиокомпасом АРК-5 и компасом ЛГМК-3М, командной радиостанцией РСИУ-3М и связной — РСБ-5, переговорным устройством СПУ-5, радиовысотомером РВ-2, маркерным радиоприемником МРП-48П, ответчиком госопознавания «Барий», аэрофотоаппаратами НАФА и АФА.

Во время ведения пушечного огня, бомбометания и стрельбы реактивными снарядами летчик пользовался коллиматорным прицелом ПБП-6, который не давал сбоев на больших высотах и пикировании. Сбрасывание бомб происходило в автоматическом режиме благодаря электрическому бомбосбрасывателю ЭСБР-3П. Кормовая установка оснащалась прицелом СПБ-40. На самолете присутствовала аппаратура, позволявшая снимать результаты бомбардирования в любое время суток.

Во время разработки Ил-40 на его базе в дальнейшем предусматривалось создание нескольких модификаций.

Ил-40К предназначался для использования в качестве артиллерийского разведчика-корректировщика. По компоновке он имел много общего с серийным самолетом и отличался от него лишь носовой частью фюзеляжа, которая была полностью переделана и представляла собой прозрачный фонарь с кабиной третьего члена экипажа - штурмана-корректировщика. Его рабочее место защищалось броней, а передние, нижние и боковые стекла фонаря выполнялись из бронестекла. Двигатели РД-9В имели обычные боковые воздухозаборники, как на первой опытной машине, а пушечное вооружение предполагалось установить в крыле на месте крыльевых бомбоотсеков. Первый опытный Ил-40К уже находился в стадии постройки - заканчивалась стапельная сборка фюзеляжа, когда поступило распоряжение о прекращении всех работ по самолету Ил-40.

Ил-40Т - бронированный торпедоносец высокого и низкого торпедометания. Как и на Ил-40К, штурман размещался в носовой части фюзеляжа с прозрачным фонарем, имевшим плоские верхнее и нижнее лобовые стекла для прицеливания при торпедометании. Расположение двигателей РД-9В и пушечного вооружения на этом самолете было одинаковым с Ил-40К. Работы по Ил-40Т прекратили на стадии начального проектирования.

Насколько совершенной оказалась концепция самолета Ил-40 и, в то же время, насколько недальновидным стало решение о прекращении работ по нему, показал дальнейший ход событий. Возможности совершенствования, которыми потенциально обладал Ил-40, нашли свое отражение в проекте двухместного бронированного штурмовика Ил-42 (1970 г.) и в конструкции созданного в инициативном порядке в 1982 г. под руководством Г.В.Новожилова опытного штурмовика Ил-102.

Преимущества двухместной схемы особенно наглядно продемонстрировали военные действия в Афганистане. Там одноместные боевые самолеты, участвовавшие в штурмовых действиях против наземных целей, поражались огнем переносных зенитных ракетных комплексов, которые стреляли им вдогонку.

А устаревшие бомбардировщики Ил-28 с кормовой пушечной установкой после выхода из атаки уничтожали приготовившихся к пуску ракет операторов ПЗРК огнем задней пушки. Практически самолеты Ил-28 не имели потерь от этого современного средства противовоздушной обороны наземных войск.

История самолета Ил-40 во многом повторяет начальный этап судьбы его знаменитого предшественника - самолета Ил-2. К счастью, в последнем случае не потребовались неимоверные усилия и жертвы для исправления допущенной ошибки.
