Колымская ГЭС функционирует в уникальных условиях по множеству параметров. Во-первых, энергосистема Магаданской области является изолированной от единой энергосистемы России. Во-вторых, станция расположена в зоне вечной мерзлоты. Она имеет самую высокую в России грунтовую плотину, а также является самой мощной в стране гидроэлектростанцией с подземным расположением машинного зала.
Даже одного этого пункта было достаточно, чтобы съездить на нее. О да, конечно, она расположена еще так, что фиг до нее доберешься.
Конструктивно Колымская ГЭС представляет собой мощную плотинную высоконапорную гидроэлектростанцию. Сооружения ГЭС разделяются на каменно-набросную плотину, подземное здание ГЭС с водоприёмником, водосброс, производственно-технологический комплекс (ПТК) с закрытым распределительным устройством (ЗРУ). Колымская ГЭС имеет большое количество постоянных и временных подземных сооружений общей длиной 7,2 км и объёмом выломки 425 тыс. м³. Установленная мощность электростанции — 900 МВт, гарантированная мощность — 224 МВт, среднегодовая выработка электроэнергии — 3,325 млрд кВт·ч.
×

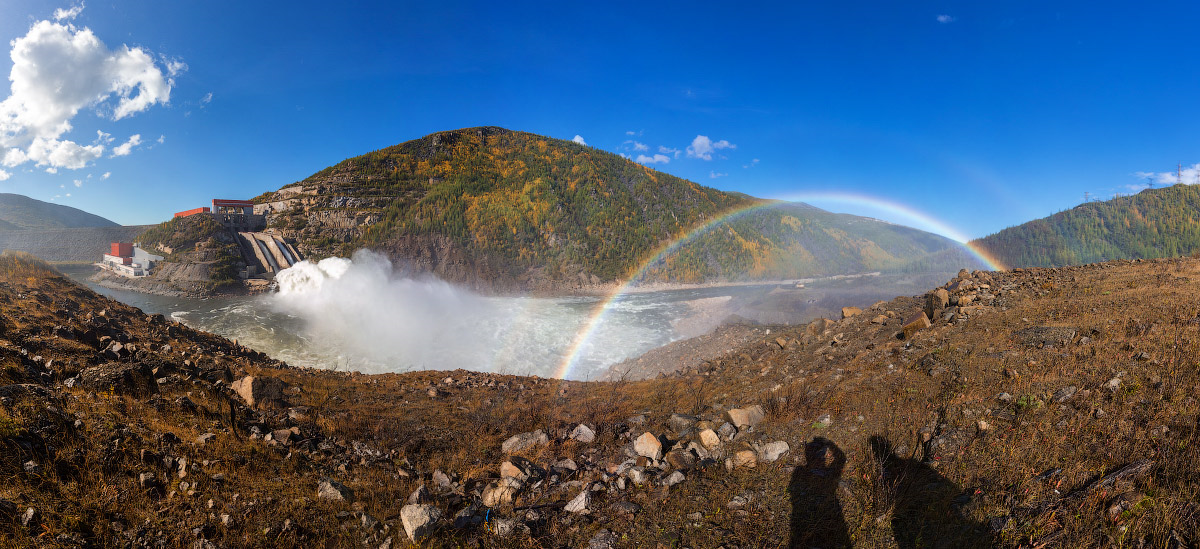

Съемки были сентябре, когда пик летне-осеннего дождевого паводка закончился, но для поддержания уровня воды, чтобы продлить летний завоз по реке, станция срабатывает воду через водосброс. С вводом Усть-Среднеканской ГЭС в полном объеме можно будет переключить на нее регулирование судоходных попусков, что позволит снять ограничения на режимы работы Колымской ГЭС. А пока после каждого сброса воды приходится укреплять дно реки и противоположный берег, так как водосброс работает большее время, чем был рассчитан.
Главный щит управления. Симбиоз унылой схемотехники 80-х с еще более скучными современными компьютерами.
Первоначально я подумал, что это дренажная перекачка, но потом, уже на фото, увидел по четыре цилиндра и черный грибочек. Скорее всего, это компрессорная станция.

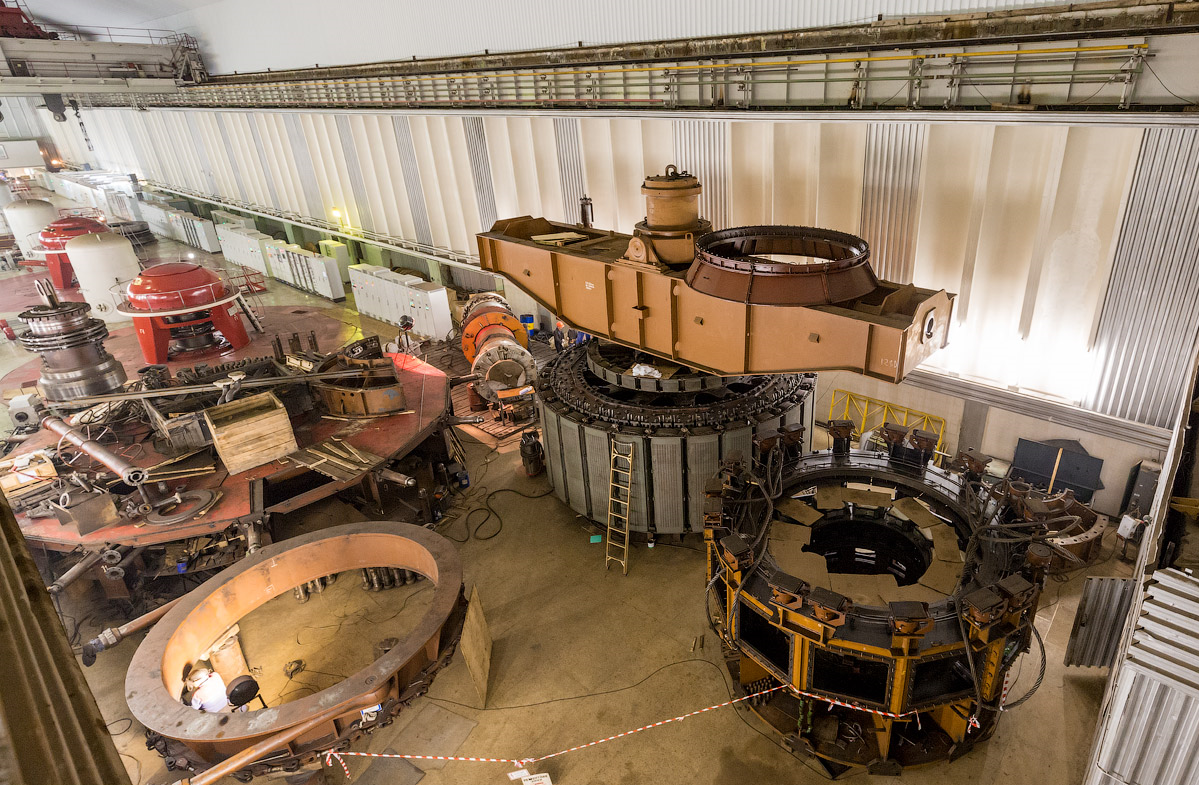

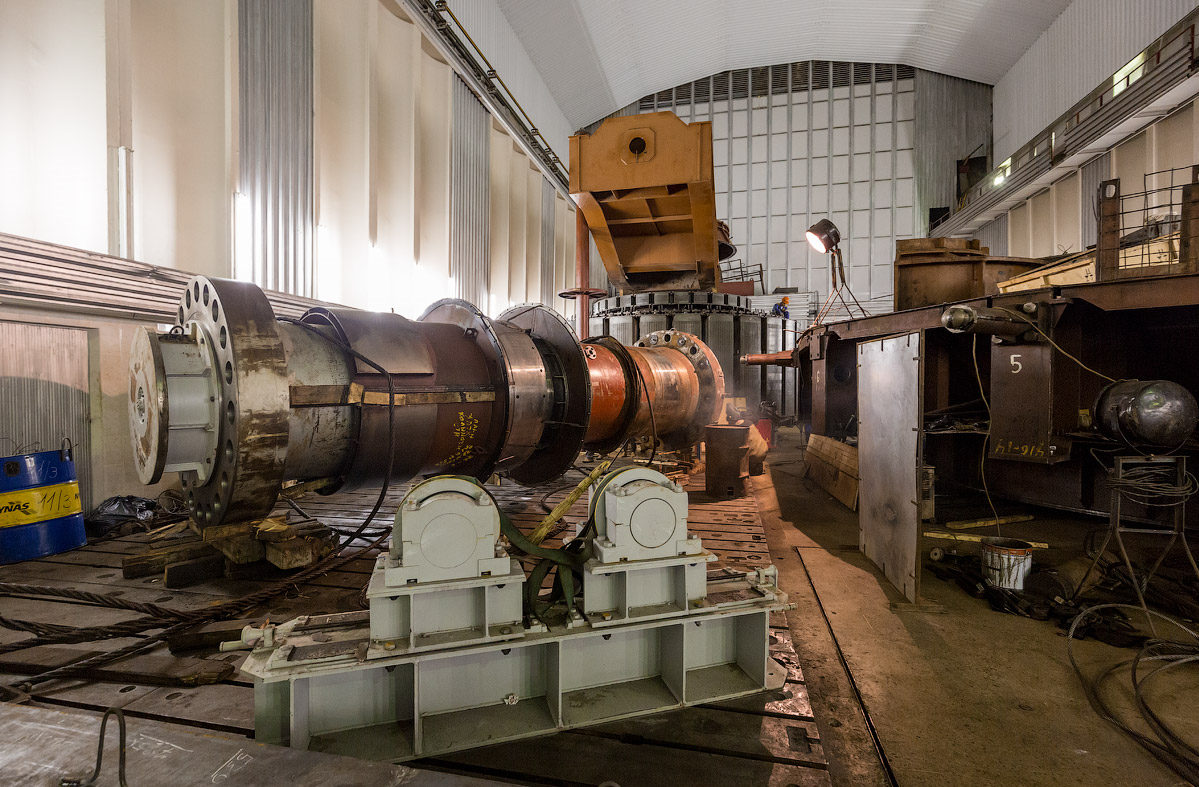

Машинный зал Колымской ГЭС — подземный, расположен в скальной выломке левого берега, имеет длину 130 м и ширину 24 м, состоит из монтажной площадки и пяти агрегатных блоков. В машинном зале установлено 5 гидроагрегатов мощностью по 180 МВт: четыре с диагональными турбинами и один с радиально-осевой турбиной.

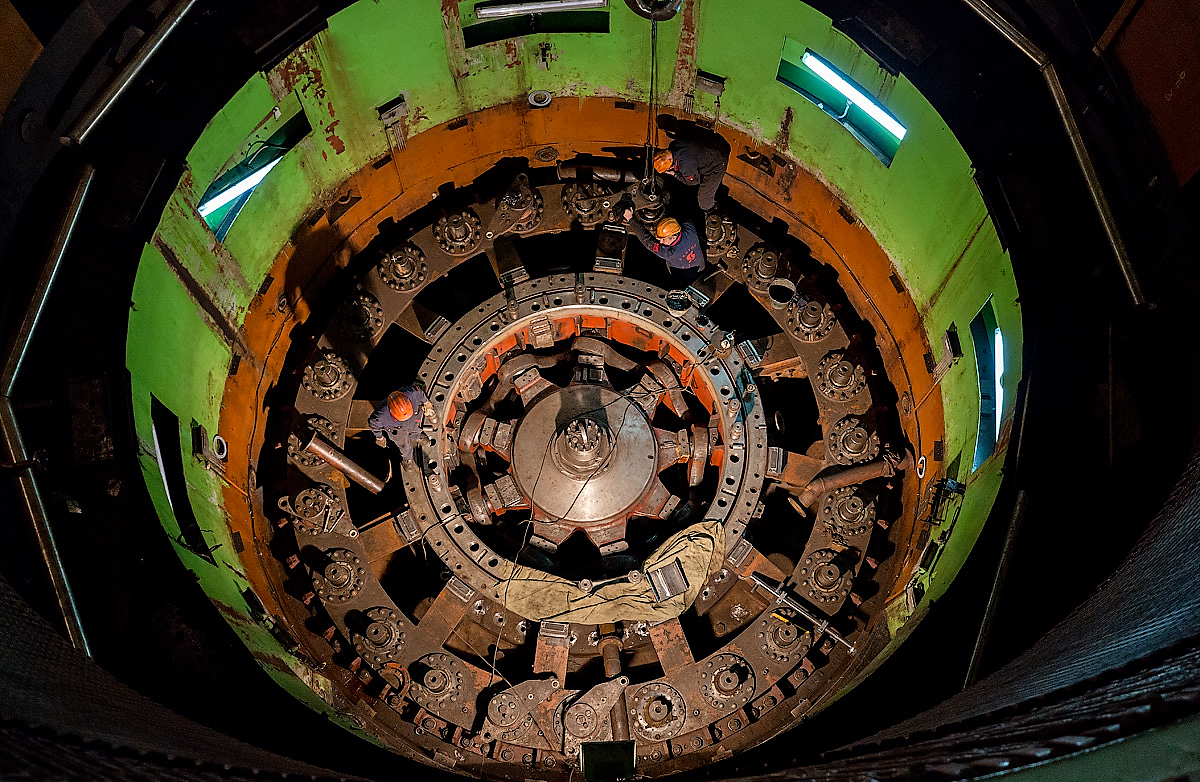

По центру — система изменения угла атаки лопаток турбины. Используется в начале старта для плавного выхода на рабочие режимы.
С гидрогенераторов электроэнергия подаётся напряжением 13,8 кВ по трём шинным галереям на генераторное распределительное устройство, расположенное в ПТК (Производственно-технологический корпус).
Вода на гидротурбины поступает по пяти напорным водоводам длиной 262 м и диаметром 6 м каждый с водоприёмника, расположенного на левом берегу, вблизи водосброса. В период временной эксплуатации ГЭС на пониженном напоре использовался временный водоприёмник и временные водоводы для первых трёх гидроагрегатов. Впоследствии временный водоприёмник был выведен из эксплуатации и затоплен водохранилищем, а временные водоводы заделаны бетонными пробками.
Водоприёмник примыкает к плотине и отделён от неё подпорной стенкой. Водоприёмник состоит из пяти секций шириной по 18 м, к которым примыкают водоводы.

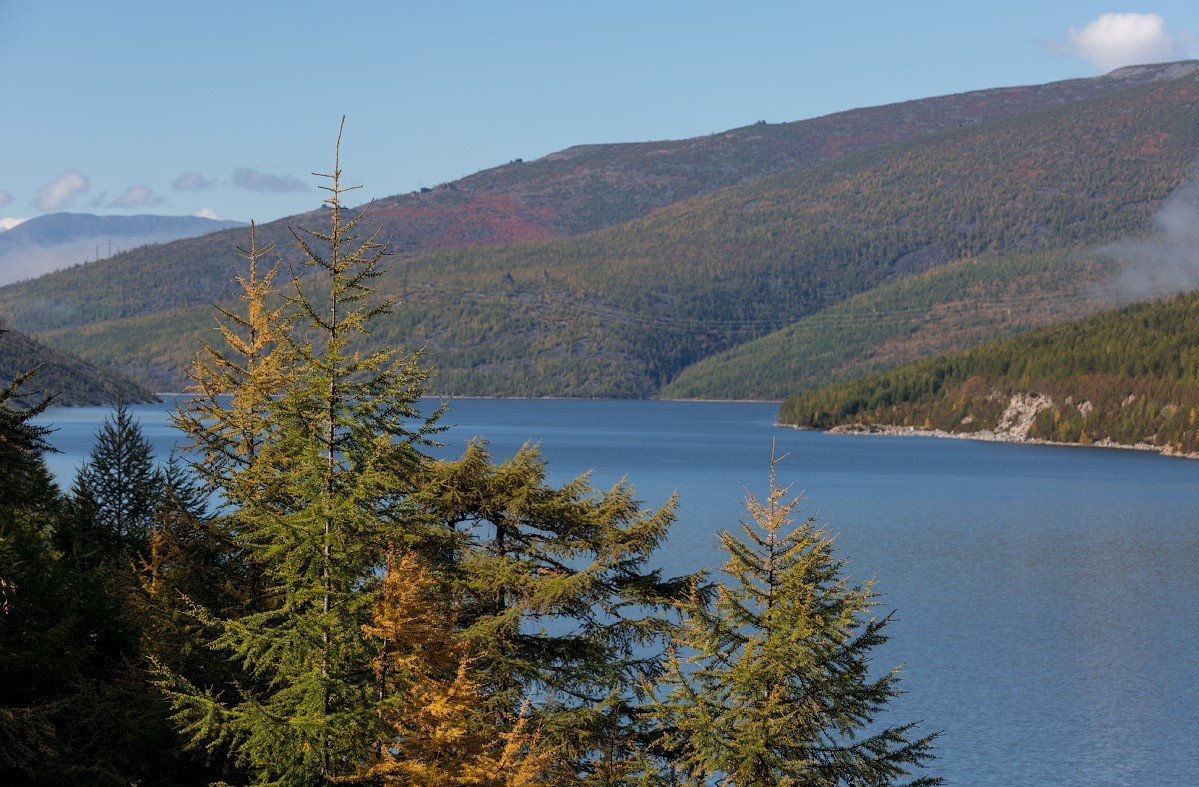

Напорные сооружения ГЭС образуют крупное Колымское водохранилище сезонного регулирования (коэффициент зарегулирования стока 0,7). Площадь водохранилища 454,6 км², полная и полезная ёмкость водохранилища 15,08 и 7,24 км³ соответственно.
При создании водохранилища было затоплено 40,84 тыс. га сельхозугодий (главным образом оленьих пастбищ), перенесено 66 строений.
При создании водохранилища было затоплено 40,84 тыс. га сельхозугодий (главным образом оленьих пастбищ), перенесено 66 строений.
Колымская ГЭС является основным источником энергоснабжения Магаданской области, обеспечивая около 95 % её энергопотребления. Ввод ГЭС в эксплуатацию позволил вывести в резерв Аркагалинскую ГРЭС и существенно сократить потребление угля на Магаданской ТЭЦ (с прекращением отопительного периода ТЭЦ останавливается и используется электрокотельная). На электроотопление также переведён ряд населённых пунктов Магаданской области. Сокращение потребления угля позволяет ежегодно предотвращать сжигание около 1 млн. тонн этого вида топлива. В ходе возведения Колымской ГЭС были также построены посёлки Синегорье и Уптар, линии электропередачи, реконструирована транспортная инфраструктура.

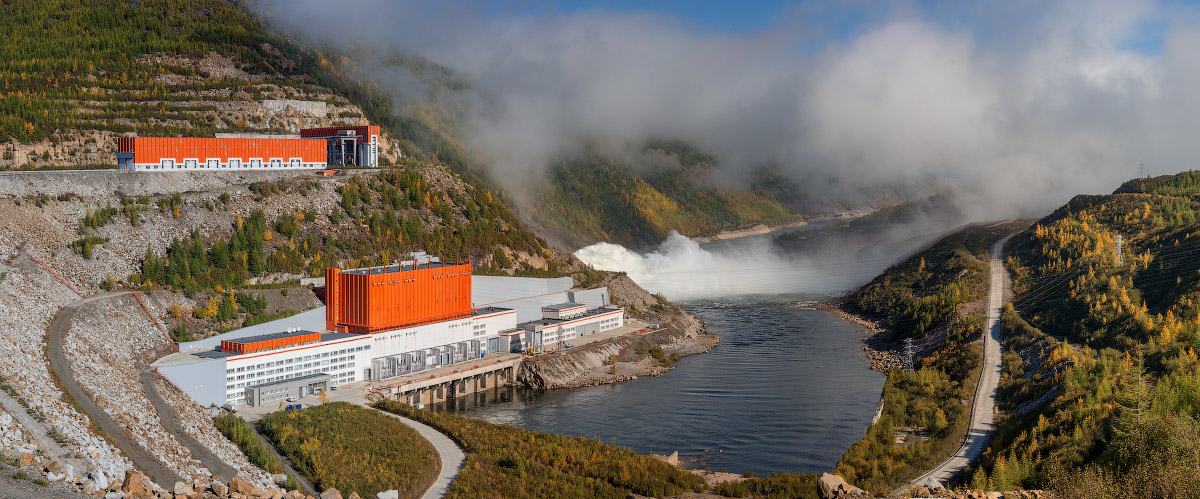

Слева отапливаемое здание водоприемника. Справа — здание с лебедками для управления затворами водосброса.

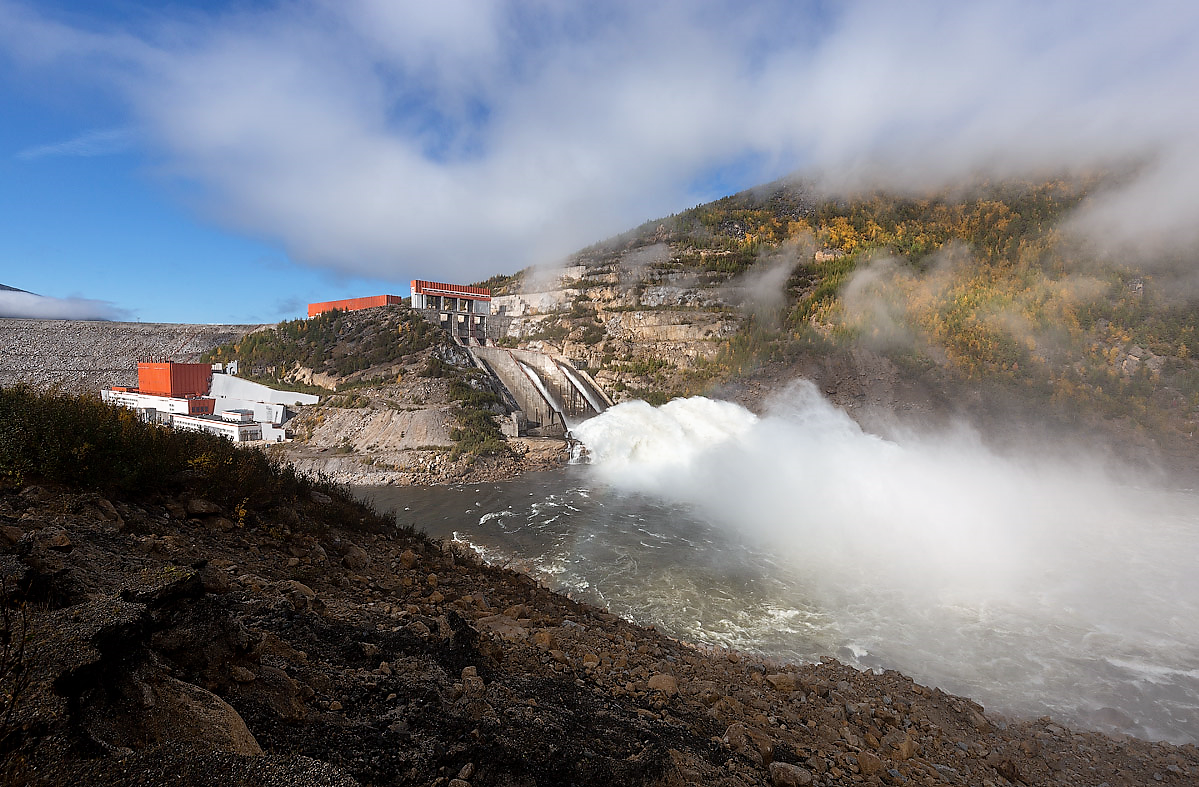

Водосброс Колымской ГЭС поверхностный, берегового типа, расположен слева от плотины в скальной выемке и примыкает к водоприёмнику здания ГЭС, имея с ним общий подводящий канал. Пропускная способность водосброса — 11 300 м³/с.
Водосброс бетонный, состоит из трёхпролётного водослива и быстротоков, заканчивающихся трамплинами. Каждый из трёх пролётов водослива шириной по 13 м перекрывается сегментным затвором высотой 21 м.
В период строительства станции использовалось временное водосбросное сооружение, расположенное на правом берегу у основания плотины, общей длиной 1060 м. Оно состоит из подводящего канала длиной 300 м, оголовка башенного типа с четырьмя донными отверстиями, железобетонной трубы длиной 350 м, шириной 22 м и высотой 29,5 м, отводящего канала длиной 360 м с виражом, водобойным колодцем и бетонной рисбермой. Пропускная способность временного водосброса — 10 700 м³/с. Строительство временного водосброса заняло 8 лет, в него было уложено 400 тыс. м³ бетона (30 % всех бетонных работ по Колымской ГЭС), его сметная стоимость составила 80 млн рублей в ценах 1984 года. Использование временного водосброса в период постоянной эксплуатации ГЭС не предусмотрено, в настоящее время он забетонирован. Такое решение по отношению к столь сложному и дорогостоящему сооружению некоторыми специалистами считается инженерной ошибкой.

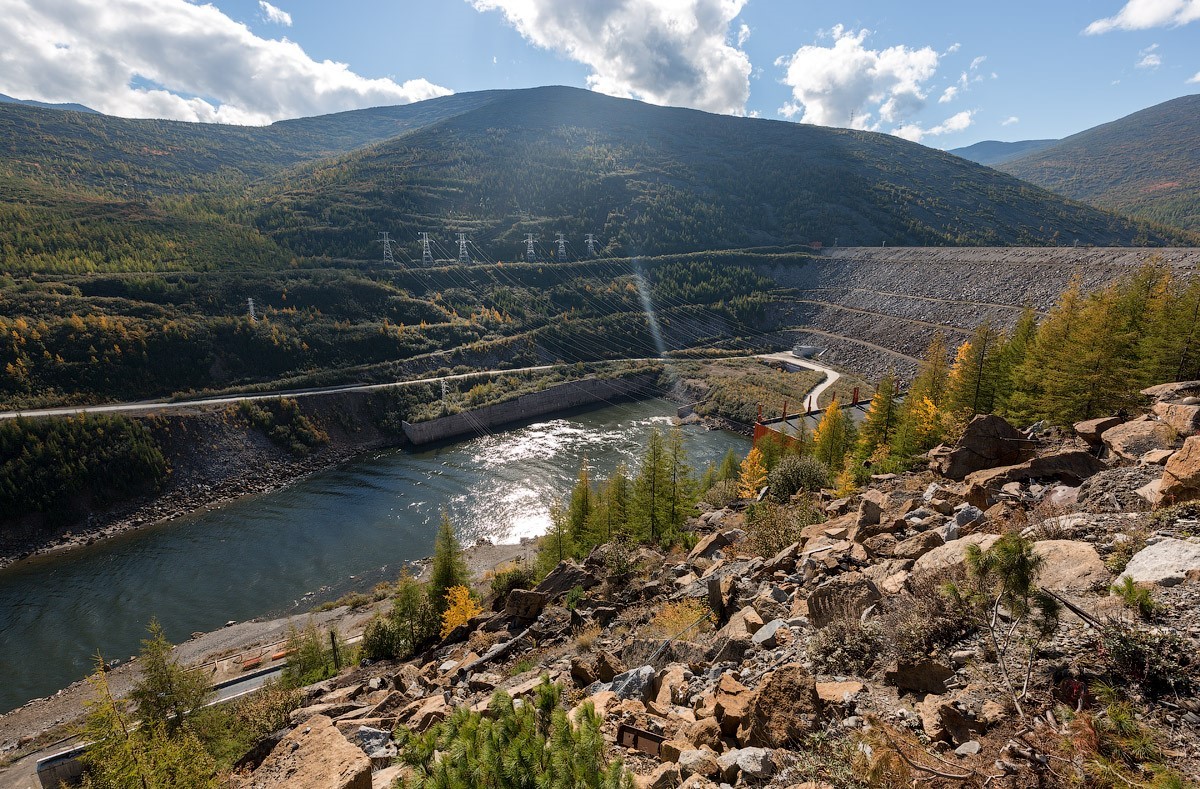

Плотина Колымской ГЭС каменно-набросная с противофильтрационным ядром. Максимальная строительная высота плотины — 134,5 м (самая высокая грунтовая плотина в России), длина по гребню — 683 м, ширина гребня — 15 м. Плотина состоит из верховой и низовой упорных призм из гранитной каменной наброски, противофильтрационного ядра из суглинисто-супесчаных грунтов, а также фильтров из песчано-гравийного грунта, расположенных между ядром и упорными призмами. В верховой клин плотины включена временная плотина высотой 62 м с противофильтрационным ядром, использовавшаяся в период строительства станции. Объём тела плотины — 10 млн м³, из которых на каменную наброску приходится 8 млн м³, на ядро — 1,2 млн м³ и на фильтры — 0,8 млн м³. В основании плотины расположены железобетонная цементационная галерея, скальное основание под ядром плотины облицовано бетоном. Также в правобережной части плотины у её основания расположено временное водосбросное сооружение, использовавшееся в период строительства станции и в настоящее время забетонированное. Водонепроницаемость горных пород в основании плотины обеспечивается при помощи цементационной завесы глубиной 60—100 м.

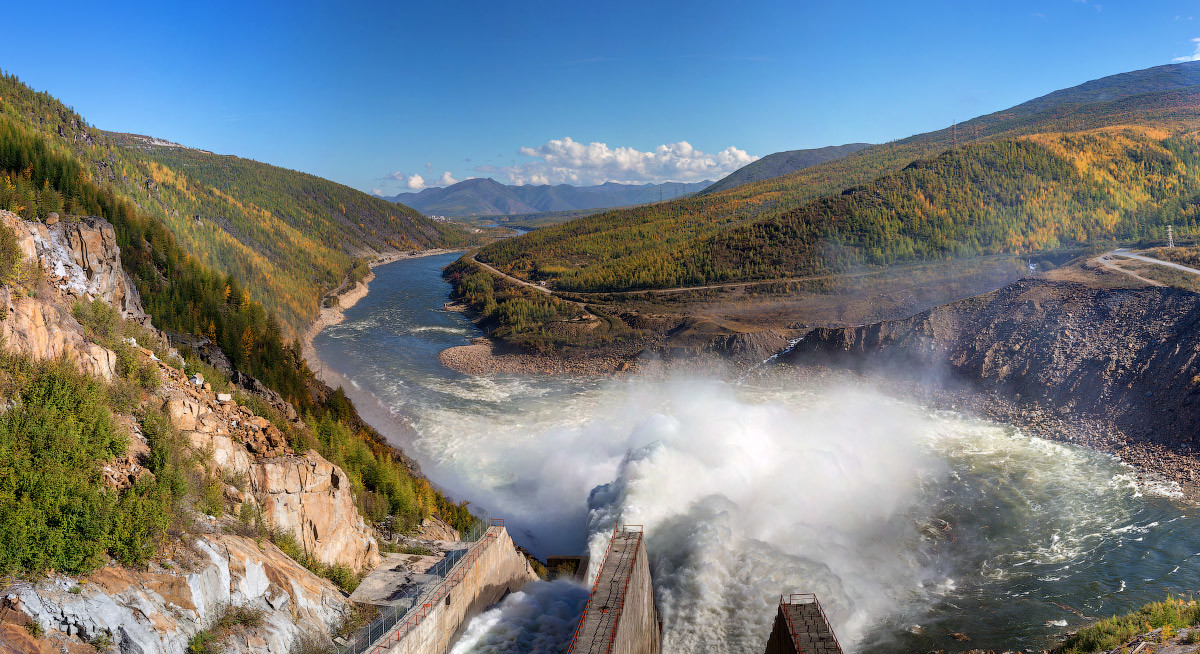

Лотки быстротока водосброса расположены на разной высоте (самый высокий — левый, под № 1) и разделены бычками. Длина лотков различна, наибольшая — у лотка № 1 (220 м); за счёт этого концевой участок водосброса с трамплинами расположен под углом к оси лотков, что усиливает эффект рассеивания струи и отворачивает поток от левобережного склона к руслу реки. Гашение энергии потока происходит в яме размыва в русле реки.

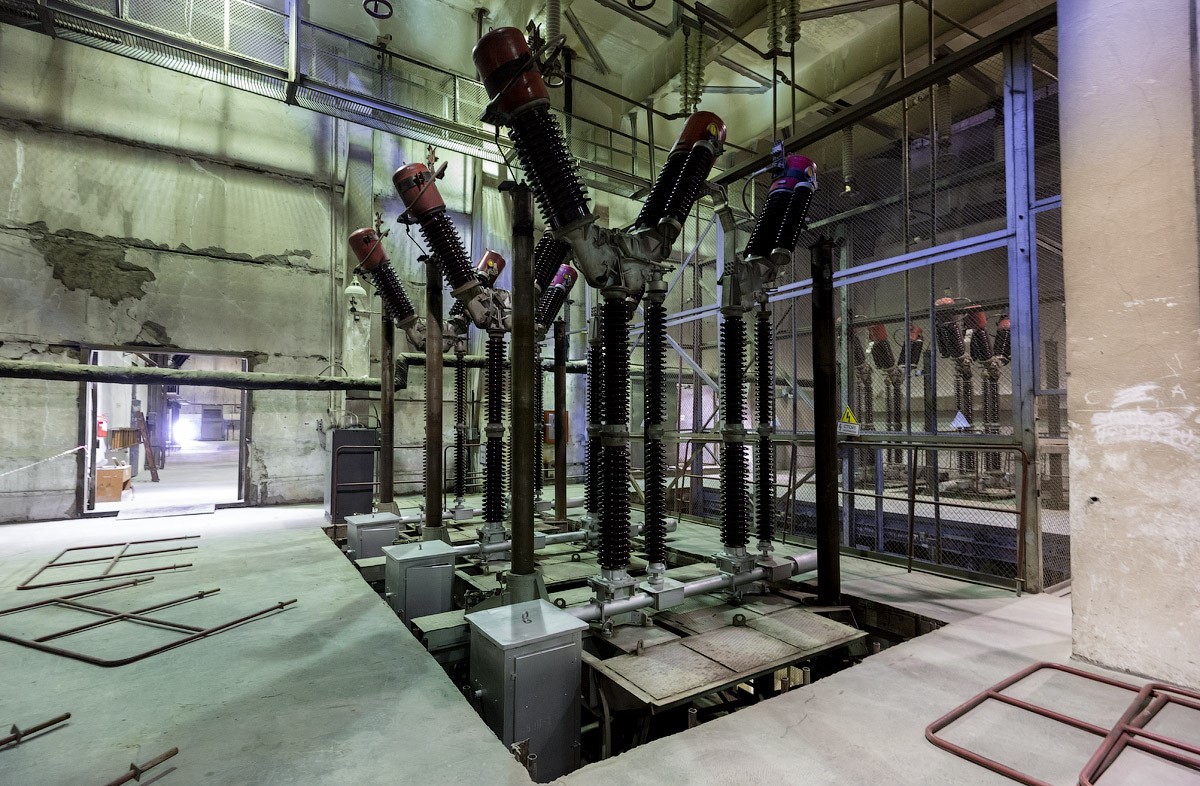

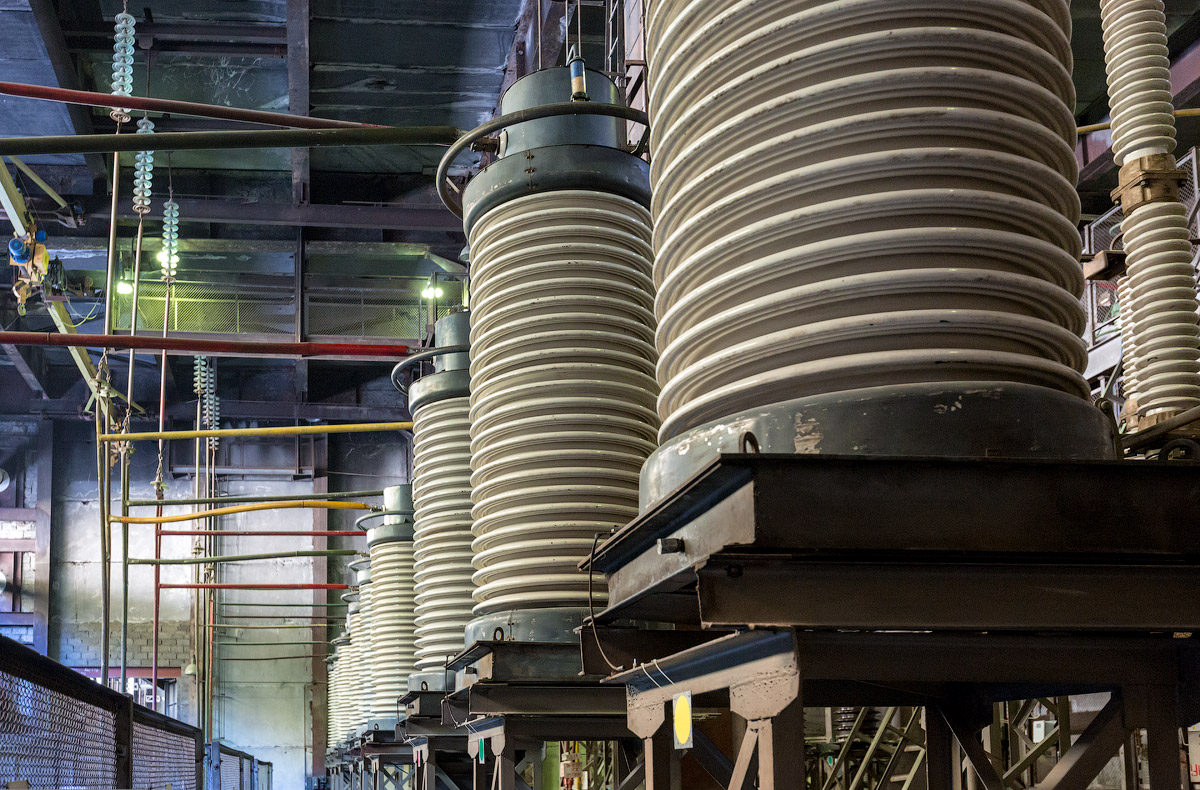

Другой особенностью станции является закрытое распределительное устройство, расположенное на крыше ПТК. Такое нетипичное расположение и вертикальная компоновка обусловлена отсутствием мест для сооружения открытого распределительного устройства и желанием спрятать оборудование под крышу. Из-за вертикальной компоновки пришлось применять интересные технические решения — вертикальные разъединители.
Так же смонтировано и все остальное оборудование. А выдача электроэнергии осуществляется по четырем линиям электропередачи на напряжении 220 кВ.
Во время проведения взрывных работ этот камень прилетел в ЗРУ, пробил стену и остался на перекрытии.
