Если у вас перестал включатся спутниковый ресивер GS8300, то это совсем не беда.
Отремонтировать легко своими руками, затрат на 200р
Отремонтировать легко своими руками, затрат на 200р

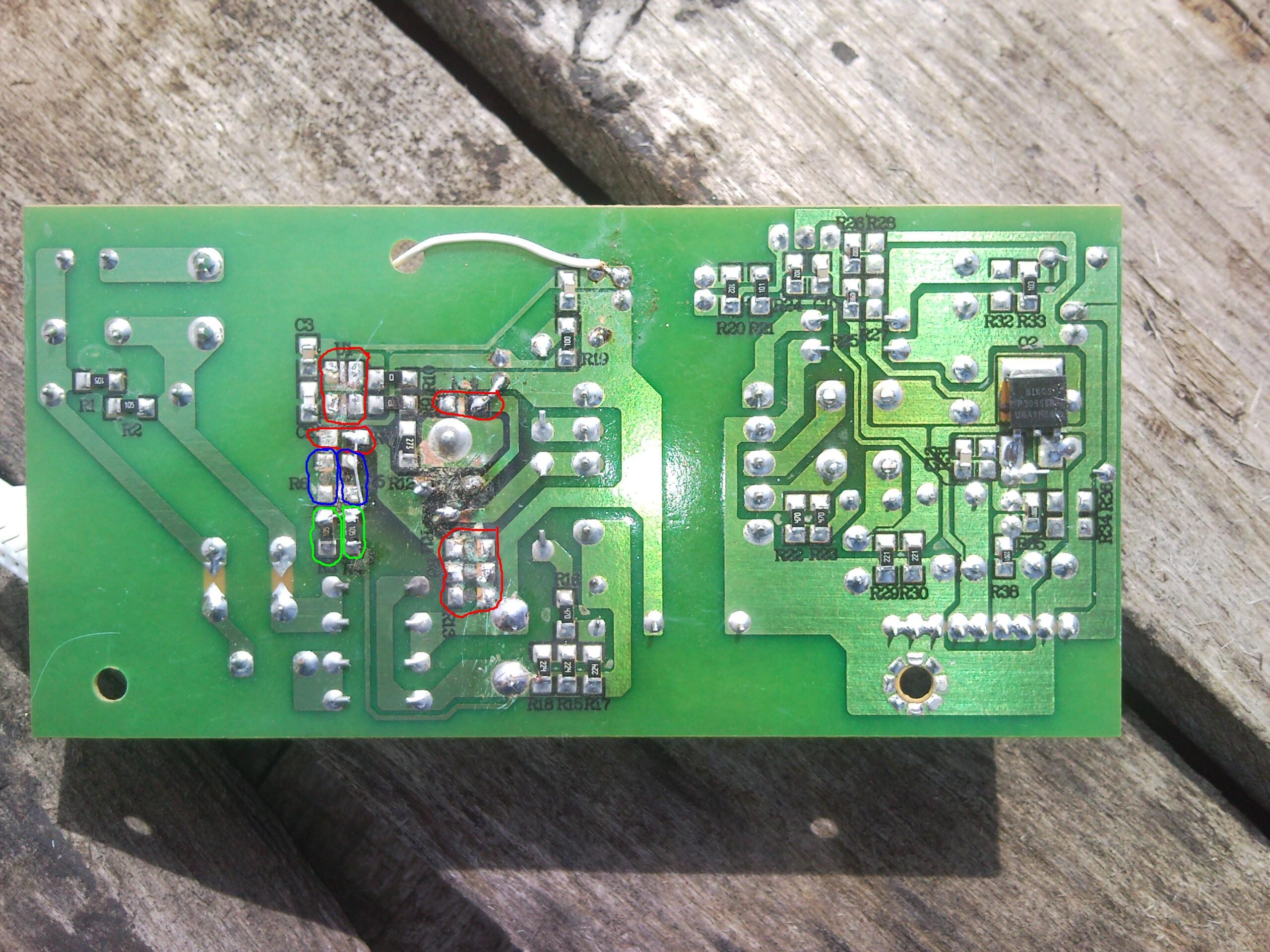

Первым делом удаляем все детальки обведёные красным
аккуратно прогревая паяльником (они чуть приклеены ) шевелим пинцетом и просто удаляем и выкидываем, они нам больше не нужны. После этого детальки (резисторы) обведённые синим тоже выпаиваем и припаиваем их на детальки обведёные зелёным, прямо сверху их.

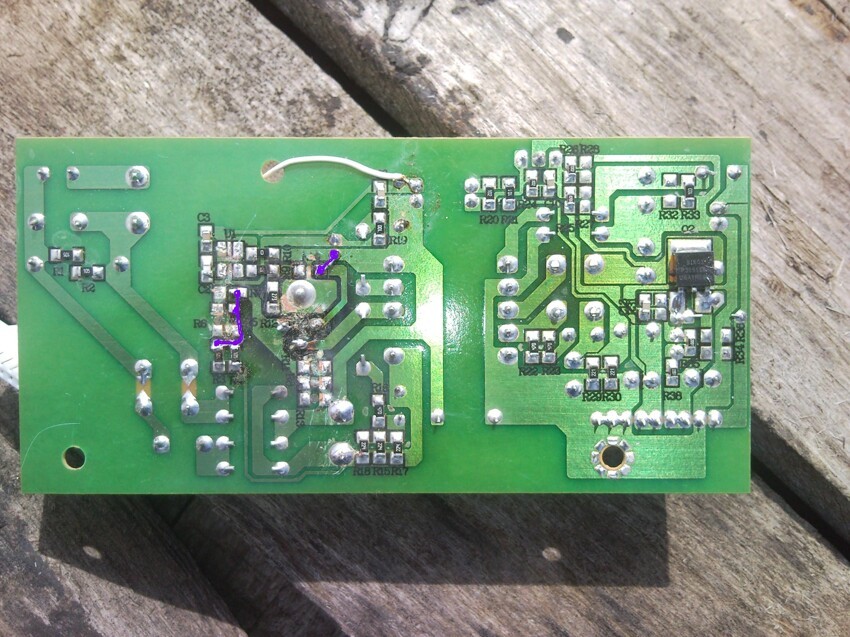

вторым делом
замыкаем тонким проводочком 0.5 - 1мм (естественно облуженым припоем) дорожки соединённые фиолетовым цветом
×

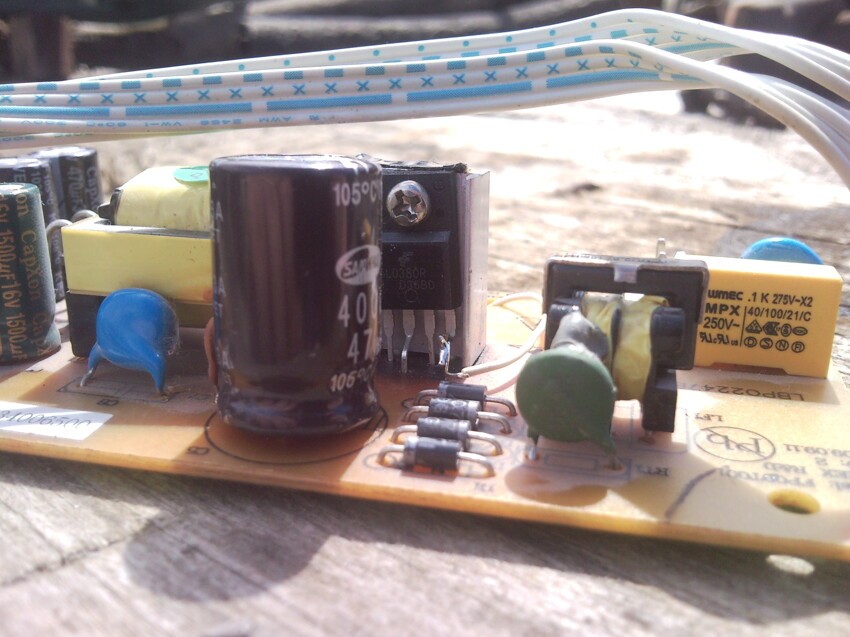

покупаем на радиорынке или в радиомастерской вот такую детальку с четырмя ногами 5L038
последняя буква после названия может быть любая, и меняем трёхножку прикрученную к радиатору на неё. Крайнюю ножку придётся отогнуть - её впаивать некуда

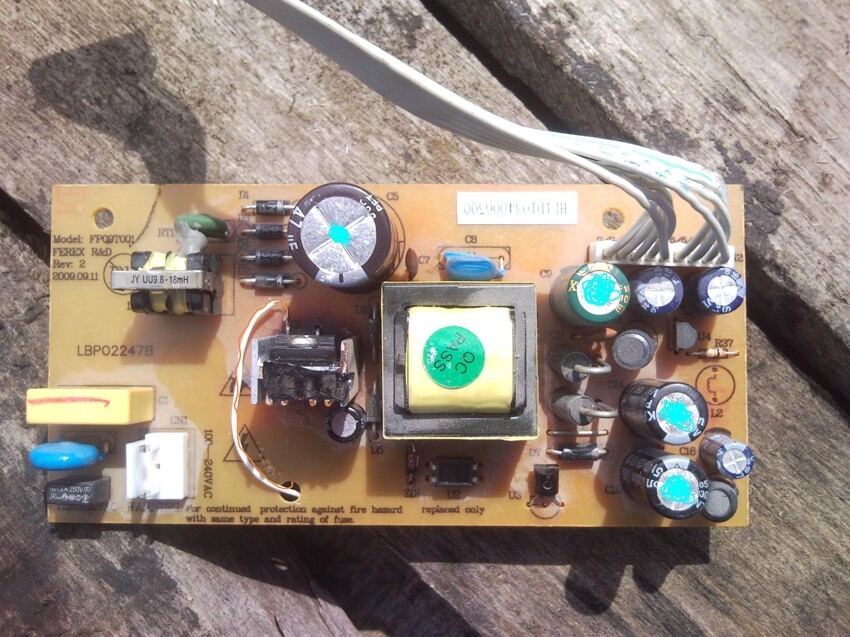

и припаиваем второй конец проводка к оранжевой точке
да и особенно важно - на предыдущей картинке боченочки (конденсаторы) помеченные зелёным - обязательно нужно заменить, стоят они копейки
ставим всё на место и вуаля всё работает.

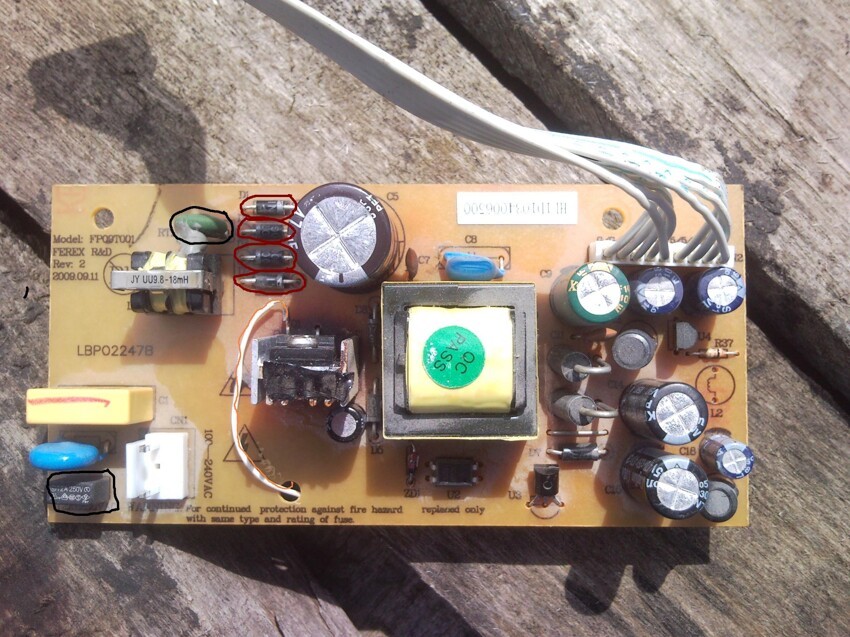

но если всё таки ничего не включилось - то осталось только поменять детальки (диоды) обведённые бордовым и замкнуть ножки деталек, обведённых чёрным (предохранителей).
Вот и всё ремонт окончен.
Пока удачи в воскресении вашего питомца
P.S. Это железный ремонт, если у вас слетела прошивка - то ремонт будет совсем по другому выглядеть.
Вот и всё ремонт окончен.
Пока удачи в воскресении вашего питомца
P.S. Это железный ремонт, если у вас слетела прошивка - то ремонт будет совсем по другому выглядеть.
1)ШИМ не 5L038, а 5L0380R или 5M0365...
2)конденсатор С4 надо поменять на 47мФ!!!
Cтандартный случай с Триколор GS8300 (N,M).
У кого не бахнул-обязательно бахнет!!!
Что бы избежать этого, необходимо :
1)Срочно!!! заменить конденсатор С5
2)Убрать с радиатора транзистора Q1 кружочек пластиковый.
Нормально? Помех нет?
открой вооружись тестером
на блочке с бочёночками найди шнурочки с проводками
и возле каждого проводка поищи подписи с напряжением
померяй тестером напряжение и сравни с написанным, посмотри электролиты на предмет вздутия и поменяй их
Как мне показалось, графический процессор сильно греется (очень сильно). И он без радиатора.. (Если это конечно графический проц))
цена 1400р ДВА)
http://antennamarket.ru/zip/bp8300.htmlhttp://antennamarket.ru/zip/bp8300.html
цена 1350р ТРИ)
http://www.antenna-sat.ru/Blok-pitaniya-dlya-GS-8300_1384t.htmlhttp://www.antenna-sat.ru/Blok-pitaniya-dlya-GS-8300_1384t.html
цена 1350р ЧЕТЫРЕ)
http://3dsattv.ru/catalog/goods/zapchasti_k_resiveram/the_power_supply_for_the_8300_gs_tricolor_tv/http://3dsattv.ru/catalog/goods/zapchasti_k_resiveram/the_power_supply_for_the_8300_gs_tricolor_tv/
Ещё продолжать? Балабол ТЫ, простой тролик
0 рублей
приехали,сделали-0
компания-"Альтруист"?
но только через интернет с помощью шаринга
Требонькать ему охота!
