Chengdu J-20
Китайский самолет J-20 (он же «Проект 718»), разрабатывался в рамках программы «2-03» в «611-м Институте» (более известном как CADI — Chengdu Aircraft Design Institute) в г. Чэнду. Этот один из самых закрытых и таинственных китайских авиастроительных проектов уже успел несколько раз сменить наименование: сперва он был XXJ, затем J-X и J-XX и вот теперь J-20.

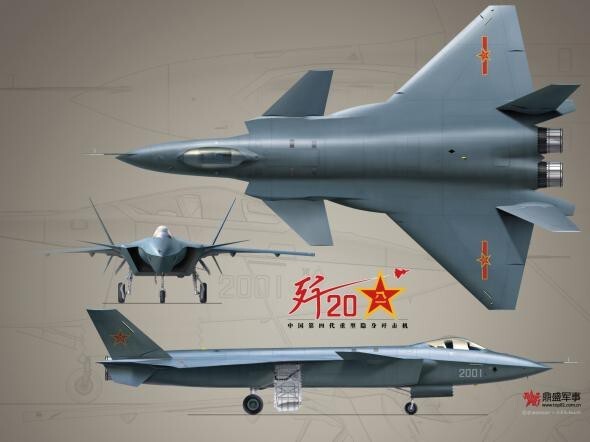

Самолет, выполненный по необычной для 5 поколения аэродинамической схеме «утка», при взгляде сверху напоминает несостоявшийся истребитель 5 поколения МиГ МФИ (прототип которого мы знаем под наименованием «МиГ 1.42»). Видимо, сотрудничество с российским институтом ЦАГИ и АНПК «МиГ» в начале 90-х не прошло даром. Но — не вздумайте даже намекать китайцам о русской или чьей бы то ни было еще помощи в разработке J-20 или легкого J-10 (похожего на некоторые наработки МиГа по программе ЛФИ — Легкий Фронтовой Истребитель)... Съедят живьем. Все сами сделали!
Самолет, выполненный по необычной для 5 поколения аэродинамической схеме «утка», при взгляде сверху напоминает несостоявшийся истребитель 5 поколения МиГ МФИ (прототип которого мы знаем под наименованием «МиГ 1.42»). Видимо, сотрудничество с российским институтом ЦАГИ и АНПК «МиГ» в начале 90-х не прошло даром. Но — не вздумайте даже намекать китайцам о русской или чьей бы то ни было еще помощи в разработке J-20 или легкого J-10 (похожего на некоторые наработки МиГа по программе ЛФИ — Легкий Фронтовой Истребитель)... Съедят живьем. Все сами сделали!
×
Самолет как сборная солянка — он одновременно похож... и непохож на другие самолеты 5 поколения.

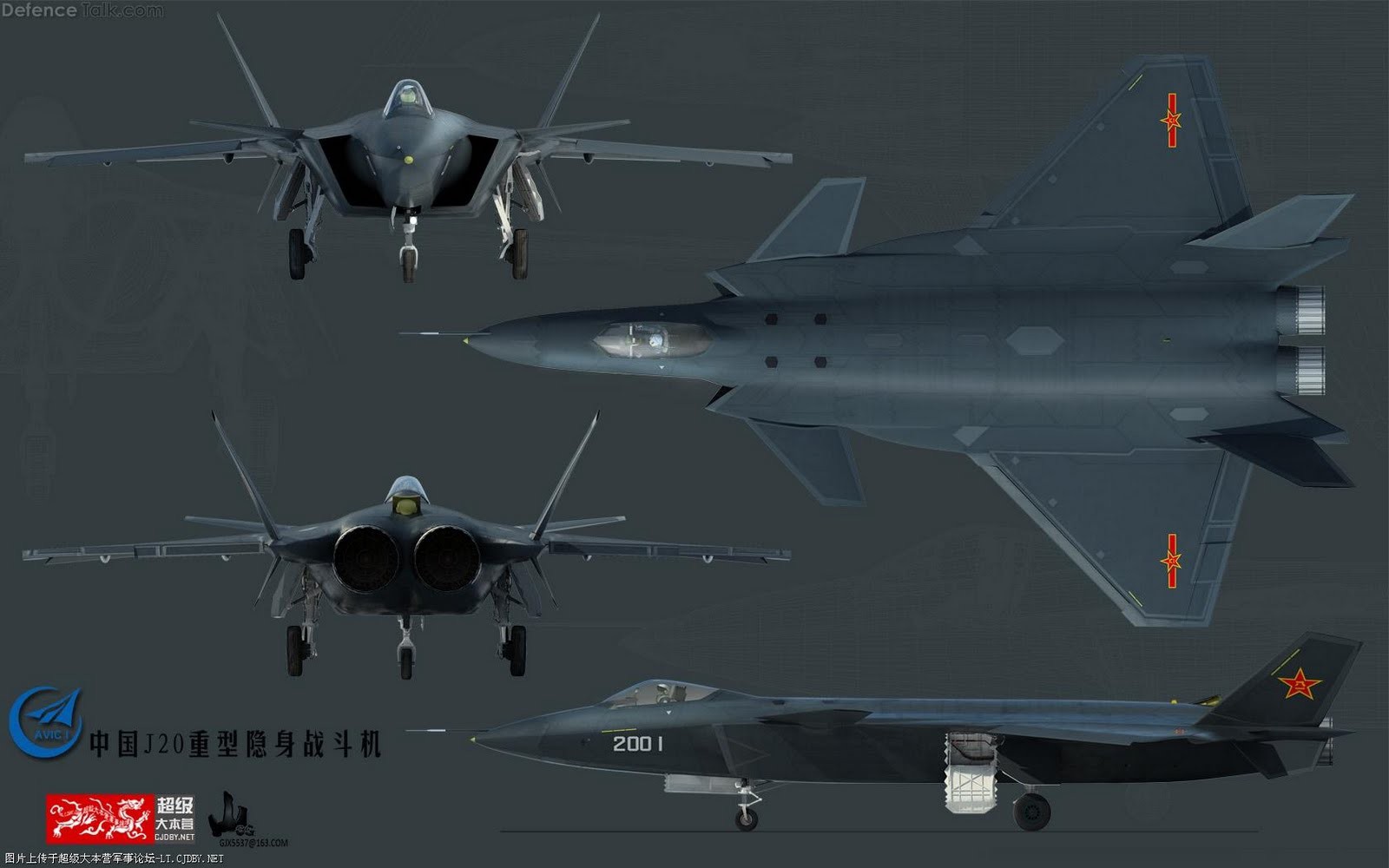

Так, если посмотреть спереди, то мы увидим «брата F-22». Форма воздухозаборников, беспереплетный фонарь кабины, схожий силуэт... правда его быстро выдают при взгляде спереди ПГО и нижние аэродинамические гребни. Форма воздухозаборников с так называемым внешним разворотом пограничного слоя — напоминает F-35. ПГО и общий силуэт при взгляде сверху — напоминают прототип МиГа МФИ. При этом самолет имеет S-образный изгиб воздухозаборников, как на F-22.
Так, если посмотреть спереди, то мы увидим «брата F-22». Форма воздухозаборников, беспереплетный фонарь кабины, схожий силуэт... правда его быстро выдают при взгляде спереди ПГО и нижние аэродинамические гребни. Форма воздухозаборников с так называемым внешним разворотом пограничного слоя — напоминает F-35. ПГО и общий силуэт при взгляде сверху — напоминают прототип МиГа МФИ. При этом самолет имеет S-образный изгиб воздухозаборников, как на F-22.
Хотя в вину китайскому самолету ставят слабую параллельность передних и задник кромок горизонтального оперения, а так же торчащие сзади аэродинамические гребни... самолет все-таки можно отнести к малозаметным. Некоторые высказывают сомнения по поводу обладания Китаем технологией радиопоглощающего покрытия. Но РПМ (радиопоглащающие материалы) — не священная корова. После уничтожения в Югославии американского F-117 куски обшивки наверняка достались всем заинтересованным сторонам — и России, и Китаю.
Самолет должен получить китайский двигатель WS-15 с тягой до 18000 кг, разрабатываемый в «624-м Институте», известном сейчас под аббревиатурой CGTE (China Gas Turbine Establishment). Но пока с двигателем проблемы. И это у Китая традиционно. Можно вспомнить проблемы китайского WS-10 «Тайхан», устанавливаемого на китайские «клоны» семейства Су-27... и последующую закупку в России большой партии двигателей АЛ-31Ф. Аналогичные проблемы испытывают с двигателем WS-13 для легкого экспортного истребителя FC-1. Двигатель в разработке более 10 лет, а серийные истребители летают на российских РД-93 (модификация двигателя РД-33).
По оценкам экспертов — нормальная взлетная масса J-20 составляет порядка 35 тонн. Если это так, то двух АЛ-31Ф самолету явно недостаточно. Не будет ни крейсерского сверхзвука, ни достижения максимальной скорости 2М.
Второй важный вопрос — БРЭО и РЛС. Создание радиолокационной станции для истребителя нового поколения, вероятно, велось на конкурсной основе двумя институтами — LETRI (Leihua Electronic Technology Research Institute) и NRIET (National Research Institute of Electronic Technology). По имеющимся данным, предпочтение в итоге было отдано нанкинскому NRIET, предложившему проект РЛС тип 1475, АФАР которой, как ожидается, будет иметь порядка 2000 приемо-передающих модулей. Правда, тут ситуация, еще интереснее, чем с двигателями. Поскольку максимальный уровень для Китая до сей поры был на уровне наших РЛС 001 «Меч» 80-х годов. Откуда внезапно взяться АФАРу? Китайцам бы суметь скопировать доделать РЛС тип 1473, разработанную на базе нашего «Жемчуга» (который они закупают у нас для своих истребителей J-10).

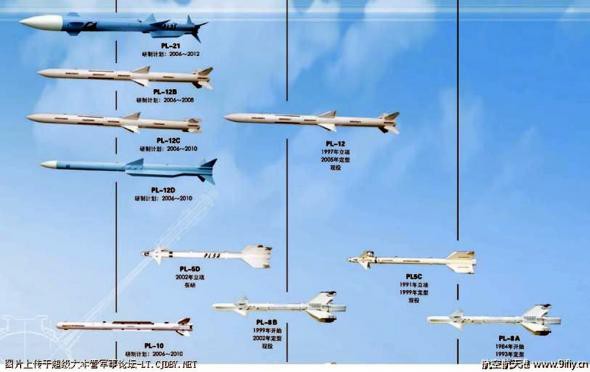

Вооружение J-20 наверняка будет включать ракеты «Воздух-Воздух» PL-10 (аналог AIM-9X) и PL-12C (модификация ракеты PL-12 со сложенным крылом). PL-12 — это аналог американской AIM-120 AMRAAM и российской РВВ-АЕ с дальностью пуска более 70 км. Может быть, самолет получит новую УРВВ большой дальности PL-21.
По оценкам экспертов — нормальная взлетная масса J-20 составляет порядка 35 тонн. Если это так, то двух АЛ-31Ф самолету явно недостаточно. Не будет ни крейсерского сверхзвука, ни достижения максимальной скорости 2М.
Второй важный вопрос — БРЭО и РЛС. Создание радиолокационной станции для истребителя нового поколения, вероятно, велось на конкурсной основе двумя институтами — LETRI (Leihua Electronic Technology Research Institute) и NRIET (National Research Institute of Electronic Technology). По имеющимся данным, предпочтение в итоге было отдано нанкинскому NRIET, предложившему проект РЛС тип 1475, АФАР которой, как ожидается, будет иметь порядка 2000 приемо-передающих модулей. Правда, тут ситуация, еще интереснее, чем с двигателями. Поскольку максимальный уровень для Китая до сей поры был на уровне наших РЛС 001 «Меч» 80-х годов. Откуда внезапно взяться АФАРу? Китайцам бы суметь скопировать доделать РЛС тип 1473, разработанную на базе нашего «Жемчуга» (который они закупают у нас для своих истребителей J-10).
Вооружение J-20 наверняка будет включать ракеты «Воздух-Воздух» PL-10 (аналог AIM-9X) и PL-12C (модификация ракеты PL-12 со сложенным крылом). PL-12 — это аналог американской AIM-120 AMRAAM и российской РВВ-АЕ с дальностью пуска более 70 км. Может быть, самолет получит новую УРВВ большой дальности PL-21.
Пока сложно сказать, что есть китайский J-20. То ли это действительно машина, планируемая в серию, то ли это прототип 5 поколения, то ли вообще — демонстратор технологий (как наш С-37 «Беркут»).
Одно можно сказать точно — до пятого поколения китайский J-20 явно не дотягивает. За отсутствие внятного БРЭО и РЛС с АФАР, вопросы к малозаметности, а также явно недостаточную тягу двигателей (скорее всего, не обеспечивающих крейсерский сверхзвук) его можно назвать Демо-версией китайского 5 поколения. :) У китайцев вышел тяжелый, габаритный, малозаметный самолет с низкой маневренностью и тяговооруженностью. Какова может быть его роль на поле боя? На истребитель завоевания превосходства в воздухе не тянет вследствие малой маневренности и слабой тяговооруженности. Для перехватчика — не хватает скорости. Истребитель-бомбардировщик? А насколько велики отсеки вооружения (возможный объем которых сокращается S-образными каналами воздухозаборников) и боевая нагрузка? Это все, конечно, прикидки, ведь достоверной информации пока слишком мало.
Одно можно сказать точно — до пятого поколения китайский J-20 явно не дотягивает. За отсутствие внятного БРЭО и РЛС с АФАР, вопросы к малозаметности, а также явно недостаточную тягу двигателей (скорее всего, не обеспечивающих крейсерский сверхзвук) его можно назвать Демо-версией китайского 5 поколения. :) У китайцев вышел тяжелый, габаритный, малозаметный самолет с низкой маневренностью и тяговооруженностью. Какова может быть его роль на поле боя? На истребитель завоевания превосходства в воздухе не тянет вследствие малой маневренности и слабой тяговооруженности. Для перехватчика — не хватает скорости. Истребитель-бомбардировщик? А насколько велики отсеки вооружения (возможный объем которых сокращается S-образными каналами воздухозаборников) и боевая нагрузка? Это все, конечно, прикидки, ведь достоверной информации пока слишком мало.

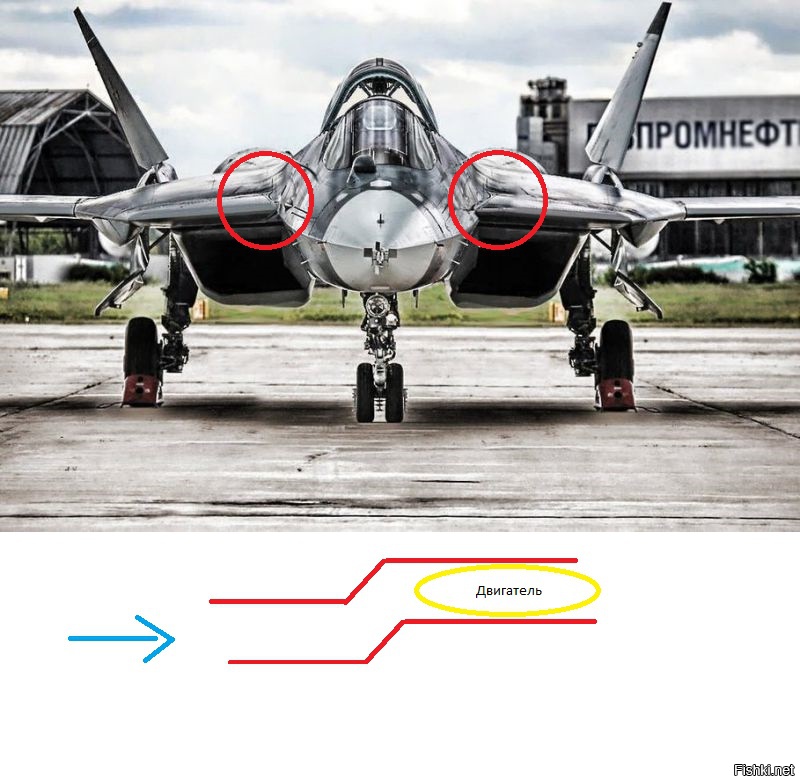

На картинке красными кружками обозначены где двигатели находятся в проекции... Судя по относительному местоположению воздухозаборников перед двигателем можно понять степень их "S"-образности (примерно нарисовано ниже от руки)

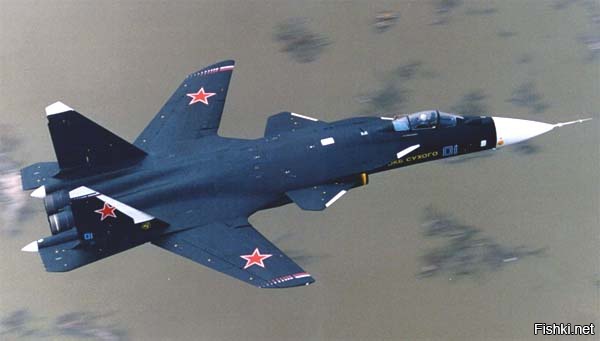

The Sukhoi Su-47 Berkut (Russian: Су-47 Беркут—Golden Eagle) (NATO reporting name Firkin), also designated S-32 and S-37
