Здравствуйте уважаемые друзья! Это мой первый пост на фишках, поэтому прошу, как тут принято, сильно не пинать ;0)
Хочу поделиться с Вами парочкой фотографий процесса создания небольшого серверного шкафчика.Сам трачу кучу времени в поисках разных идей в интернете, поскольку по роду деятельности занимаюсь самой разнообразной «нестандарткой», поэтому может кому-нибудь эта информация как-то поможет или будет просто интересно посмотреть.

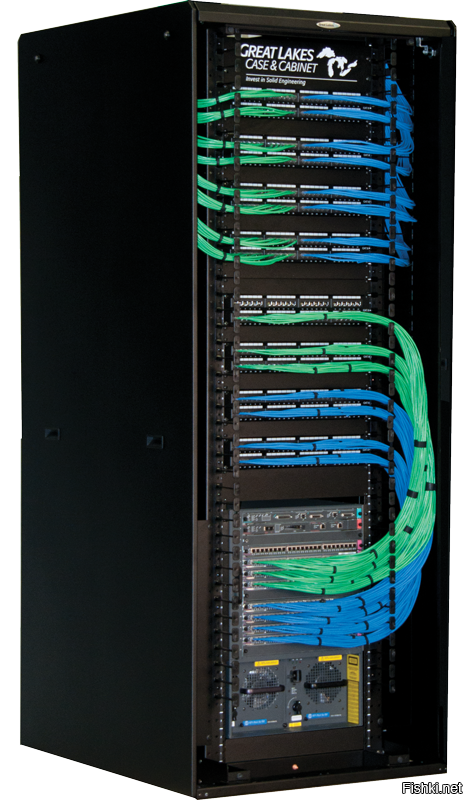

И так задача была поставлена следующим образом: нужен серверный шкаф с дверкой стандартной ширины, высотой примерно 350мм. и глубиной примерно 600мм., шкаф должен крепиться к потолку. Еще сбоку необходимо предусмотреть пару отверстий диаметром 60мм. для вывода проводов. На кучу сразу же появившийся вопросов: «А стандартная ширина - это сколько?», «А какой тип крепления оборудования в шкафе» и т.д. был послан в википедию. Купить готовый – не вариант – дорого и долго будет идти, а шкаф нужен уже вчера!
Деваться не куда, приступаем!
Хочу поделиться с Вами парочкой фотографий процесса создания небольшого серверного шкафчика.Сам трачу кучу времени в поисках разных идей в интернете, поскольку по роду деятельности занимаюсь самой разнообразной «нестандарткой», поэтому может кому-нибудь эта информация как-то поможет или будет просто интересно посмотреть.
И так задача была поставлена следующим образом: нужен серверный шкаф с дверкой стандартной ширины, высотой примерно 350мм. и глубиной примерно 600мм., шкаф должен крепиться к потолку. Еще сбоку необходимо предусмотреть пару отверстий диаметром 60мм. для вывода проводов. На кучу сразу же появившийся вопросов: «А стандартная ширина - это сколько?», «А какой тип крепления оборудования в шкафе» и т.д. был послан в википедию. Купить готовый – не вариант – дорого и долго будет идти, а шкаф нужен уже вчера!
Деваться не куда, приступаем!
×
Делаем оригинальные шарниры дверки, скользящие шайбочки (белого цвета) и токарим алюминиевые втулки, через которые шкафчик будет крепиться к потолку.

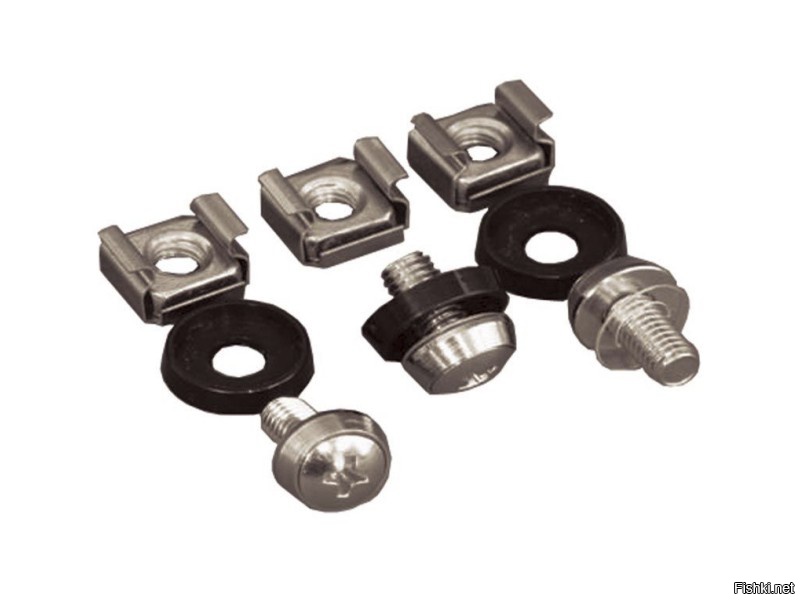

Варим каркас из прямоугольной трубы 40х20 со стенкой 1,5мм. (трубы этой было завались, поэтому ее и применил). Делаем уголки для крепления оборудования (на фото внизу справа) с отверстиями, в отверстиях нарезаем резьбу М6.
Вырезаем на лазере декоративные панели из оргстекла, толщиной 5мм. и дверку, толщиной 10мм. Для крепления этих панелей, кстати, были использованы резьбовые заклепки.
Конец
